[R] 직달 일사량 자료를 이용한 일조량 산출 및 비교 분석

 정보

  • 업무명     : 직달 일사량 자료를 이용한 일조량 산출 및 비교 분석

  • 작성자     : 이상호

  • 작성일     : 2020-01-06

  • 설   명      :

  • 수정이력 :



 내용

[특징]

  • 직달 일사량 및 일조량을 이해하기 위해서 가시화 및 비교 분석이 요구되며 이 프로그램은 이러한 목적을 달성하기 위한 소프트웨어



[기능]

  • 직달 일사량을 이용하여 일조량 산출 및 비교 분석



[활용 자료]

  • 자료명 : 단파 복사 및 장파 복사 자료

  • 자료 종류 : 직달 일사량, 일조량

  • 확장자 : dat

  • 기간 : 2012년 10월 11일 - 2017년 07월 05일

  • 자료 해상도 : 1초 샘플링하여 1분 평균

  • 제공처 : 강릉원주대 생명대학 2호관 옥상 (복사 관측소)

  • 자세한 정보는 아래 링크 참조



[Fortran, Gnuplot, ShellScript] 기상 자료를 이용한 통계 분석 및 가시화

정보 업무명 : 기상 자료를 이용한 통계 분석 및 가시화 작성자 : 이상호 작성일 : 2019-08-31 설 명 : 수정이력 : 내용 [특징] 기상 자료의 특성을 파악하기 위해 통계 분석 및 가시화 도구가 필요하며 이 프로그..

shlee1990.tistory.com



[자료 처리 방안 및 활용 분석 기법]

  • 없음



[사용법]

  • 입력 자료를 동일 디렉터리 위치

  • 소스 코드를 실행 (Rscript
    Retrieval_and_Comparison_Analysis_of_Sunshine_Duration_Using_Pyrheliometer_Data.R)

  • 가시화 결과를 확인



[사용 OS]

  • Windows 10



[사용 언어]

  • R v3.6.2

  • R Studio v1.2.5033



 소스 코드

[명세]

  • 전역 설정

    • 최대 10 자리 설정

    • 메모리 해제

# Set Option
options(digits = 10)
memory.limit(size = 9999999999999)



  • 라이브러리 읽기

# Library Load
library(tidyverse)
library(data.table)
library(lubridate)
library(timeDate)
library(extrafont)
library(colorRamps)
library(RColorBrewer)



  • 파일 읽기

# File Read
dfData = fread("total.dat")
colnames(dfData) = c("st", "year", "month", "day", "hour", "minute", "press", "geo", "temp", "dewpt", "dir", "wspd", NA, NA, NA)

dplyr::glimpse(dfData)



  • 함수 선언

# Function Load
fnStatResult = function(xAxis, yAxis) {

   if (length(yAxis) > 0) {
      nSlope = coef(lm(yAxis ~ xAxis))[2]
      nInterp = coef(lm(yAxis ~ xAxis))[1]
      nMeanX = mean(xAxis, na.rm = TRUE)
      nMeanY = mean(yAxis, na.rm = TRUE)
      nSdX = sd(xAxis, na.rm=  TRUE)
      nSdY = sd(yAxis, na.rm = TRUE)
      nNumber = length(yAxis)
      nBias = mean(xAxis - yAxis, na.rm = TRUE)
      nRelBias = (nBias / mean(yAxis, na.rm = TRUE))*100.0
      # nRelBias = (nBias / mean(xAxis, na.rm = TRUE)) * 100.0
      nRmse = sqrt(mean((xAxis - yAxis)^2, na.rm = TRUE))
      nRelRmse = (nRmse / mean(yAxis, na.rm = TRUE)) * 100.0
      # nRelRmse = (nRmse / mean(xAxis, na.rm = TRUE)) * 100.0
      nR = cor(xAxis, yAxis)
      nMeanDiff = mean(xAxis - yAxis, na.rm = TRUE)
      nSdDiff = sd(xAxis - yAxis, na.rm = TRUE)
      nPerMeanDiff = mean((xAxis - yAxis) / yAxis, na.rm = TRUE) * 100.0
      nPvalue = cor.test(xAxis, yAxis)$p.value

      return( c(nSlope, nInterp, nMeanX, nMeanY, nSdX, nSdY, nNumber, nBias, nRelBias, nRmse, nRelRmse, nR, nMeanDiff, nPerMeanDiff, nPerMeanDiff, nPvalue) )
   }
}



  • 단파복사 자료 읽기

# Shortwave Radiation File Read
dfCr1000Ver1 = data.table::fread("20121011-20140623.dat", header = FALSE, sep = ",", skip = 4)
dfCr1000Ver2 = data.table::fread("20140624-20151217.dat", header = FALSE, sep = ",", skip = 4)
dfCr1000Ver3 = data.table::fread("CR1000_Table1.dat", header = FALSE, sep = ",", skip = 4)

dfCr1000Sw = dplyr::bind_rows(dfCr1000Ver1, dfCr1000Ver2, dfCr1000Ver3)

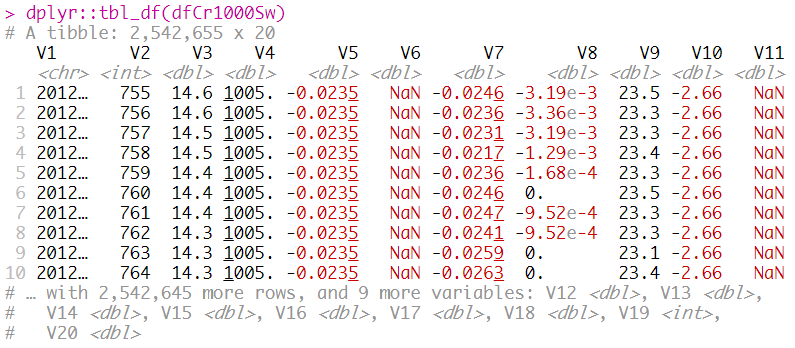

dplyr::tbl_df(dfCr1000Sw)





  • 장파복사 자료 읽기

# Longwave Radiation File Read
dfCr1000Ir = fread("CR1000_2_Table1.dat", header = FALSE, sep = ",", skip = 4)

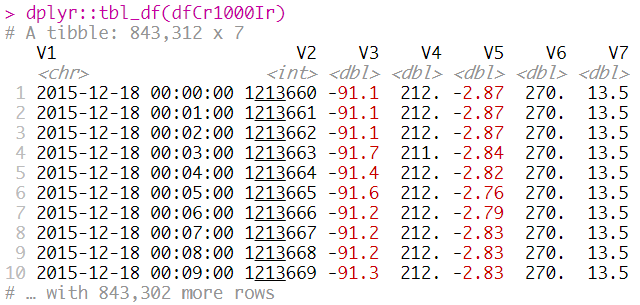

dplyr::tbl_df(dfCr1000Ir)





  • Data Frame 설정

    • 장파복사 (dfCr1000Ir) 좌측 조인

    • 연-월-일 시:분:초를 날짜 형태로 변환

# Set Data Frame
dfData = dfCr1000Sw %>%
   dplyr::left_join(dfCr1000Ir, by = "V1") %>%
   dplyr::mutate(
      dtDateTime = readr::parse_datetime(V1, format = "%Y-%m-%d %H:%M:%S")
      , nYear = lubridate::year(dtDate)
      , nMonth = lubridate::month(dtDate)
      , nDay = lubridate::day(dtDate)
      , nHour = lubridate::hour(dtDate)
      , nMinute = lubridate::minute(dtDate)
      , nSec = lubridate::second(dtDate)
      , nLastDayInMonth = lubridate::day(timeDate::timeLastDayInMonth(format(dtDate, "%Y%m%d"), format = "%Y%m%d", zone = "Asia/Seoul"))
      , xranYmdHms =
         nYear + ((nMonth - 1) / 12.0) + ((nDay - 1) / (12.0 * nLastDayInMonth))  + (nHour / (12.0 * nLastDayInMonth * 24.0))
         + (nMinute / (12.0 * nLastDayInMonth * 24.0 * 60.0))
         + (nSec / (12.0 * nLastDayInMonth * 24.0 * 60.0 * 60.0))
      , xranYmd = nYear + ((nMonth - 1) / 12.0) + ((nDay - 1) / (12.0 * nLastDayInMonth))
      )

# Set Coloum Name
colnames(dfData) = c("datetime", "count_sw", "temp", "press", "A", "B", "C", "D", "E", "global", "F", "diffuse", "direct", "G", "hum", "ws", "wd", "H", "ssmc", "ssdc", "count_ir", "CGR3NetRadiation", "dlr", "CGR3Temp_AVG", "CGR3Kel_AVG", "BattV_Min", "dtDateTime", "nYear", "nMonth", "nDay", "nHour", "nMinute", "nSec", "nLastDayInMonth", "xranYmdHms", "xranYmd")
# count(관측 기록 횟수), temp(외부 온도), press(관측소 기압), Awm(전천일사), Cwm(산란일사),
# Dwm(직달일사), Hum(상대 습도), ws(풍속), wd(풍향), ssmc(분누적 일조 : 횟수), ssdc(일누적 일조 : 시간)
# CGR3NetRadiation (순복사), dlr(하향장파복사), CGR3Temp_AVG(섭씨 온도), CGR3Kel_AVG(켈빈 온도)

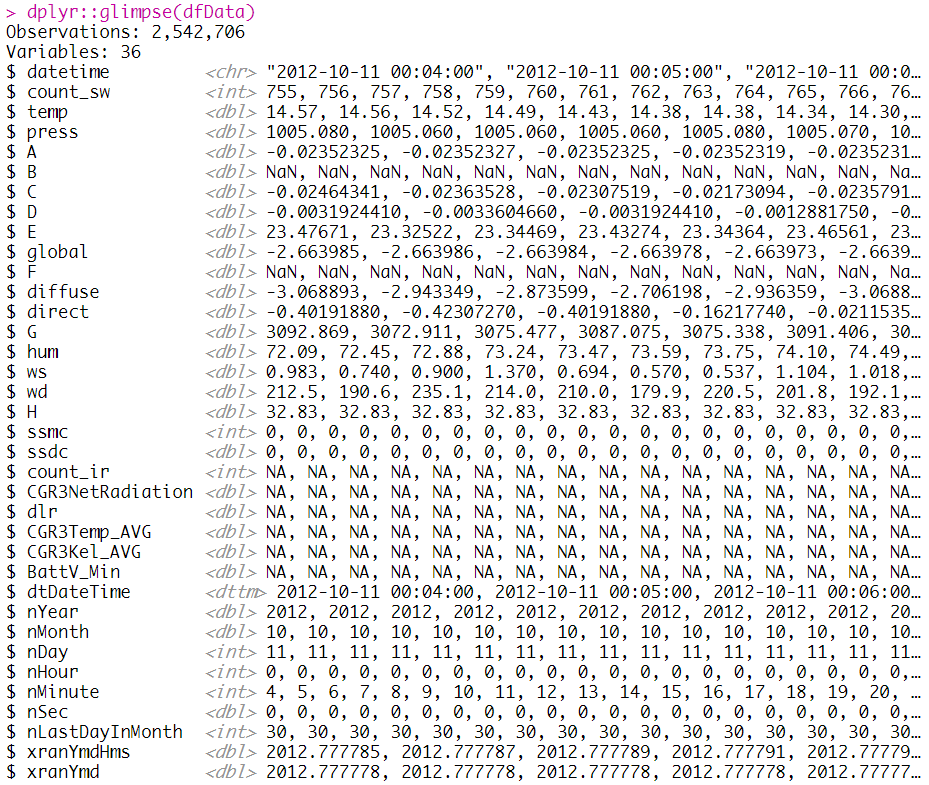

dplyr::glimpse(dfData)





  • Filter Data Frame 설정

    • 제외할 사례 선정

# Set Filter Data Frame
dfFilterDate = data.frame(
   sDateYm = c(
      "2016-03"
      , "2016-06"
      , "2016-09"
      , "2016-12"
      )
)



  • Data Frame를 통해 L1 전처리

    • 열 선택 (dtDateTime, nYear, nMonth, nDay, nHour, nMinute, nSec, nLastDayInMonth, xranYmdHms, temp, press, hum, ws, wd, ssmc, ssdc, global, diffuse, direct, dlr)

    • 사례 제외 그리고 전천/산란/직달 일사량 최대값 및 최소값 설정

# L1 Processing Using Data Frame
dfDataL1 = dfData %>%
   dplyr::select(dtDateTime, nYear, nMonth, nDay, nHour, nMinute, nSec, nLastDayInMonth, xranYmdHms, temp, press, hum, ws, wd, ssmc, ssdc, global, diffuse, direct, dlr) %>%
   dplyr::mutate(sDateYm = format(dtDateTime, "%Y-%m")) %>%
   dplyr::filter(
      ! sDateYm %in% dfFilterDate$sDateYm
      , dplyr::between(global, 0, 4000)
      , dplyr::between(diffuse, 0, 4000)
      , dplyr::between(direct, 0, 4000)
      )

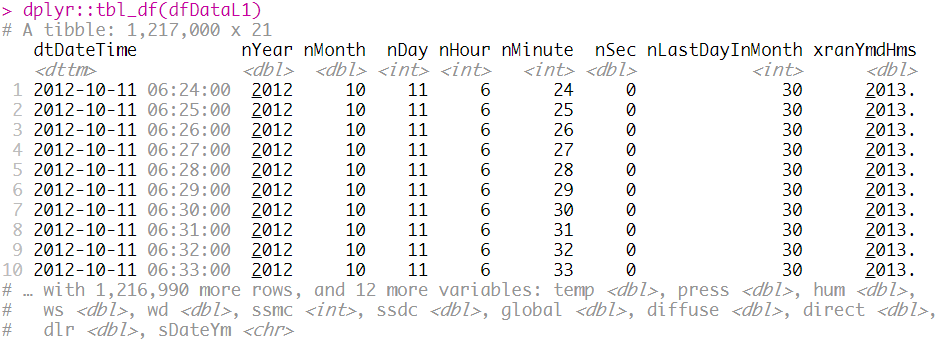

dplyr::tbl_df(dfDataL1)

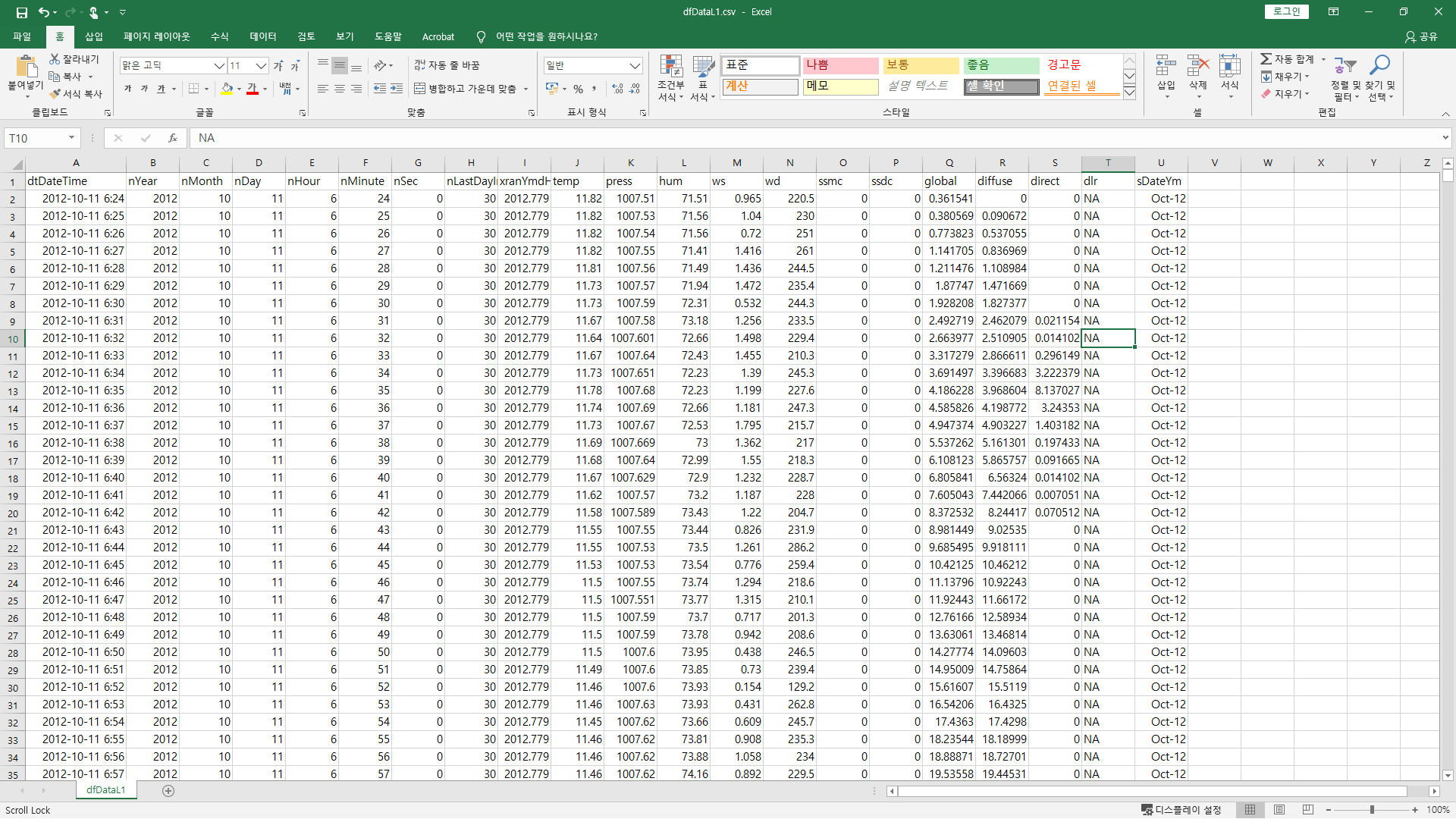

  • L1 자료를 통해 출력

# Write Using L1 Data Frame
data.table::fwrite(
   dfDataL1
   , sep = ","
   , file = "OUTPUT/dfDataL1.csv"
   , append = FALSE
   , row.names = FALSE
   , col.names = TRUE
   , dateTimeAs = "write.csv"
   , na = NA
)





  • Filter Data Frame 설정

    • 제외할 사례 선정

# Set Data Frame
dfFilterDate = data.frame(
   sDateYmd = c(
      "2013-05-16"
      , "2013-07-07"
      , "2013-09-23"
      , "2014-03-04"
      , "2014-07-08"
      , "2014-09-15"
      , "2015-03-01"
      , "2015-03-02"
      , "2015-04-22"
      , "2015-08-19"
      , "2015-08-31"
      , "2017-02-14"
      , "2017-02-15"
      , "2017-02-16"
      , "2017-02-17"
      , "2017-02-18"
      , "2017-02-19"
      , "2017-02-20"
      , "2017-02-21"
      , "2017-02-22"
      , "2017-02-23"
      , "2017-02-24"
      , "2017-02-25"
      , "2017-02-26"
      , "2017-02-27"
      , "2017-02-28"
      , "2017-02-29"
      , "2017-03-01"
      , "2017-03-02"
      , "2017-03-03"
      , "2017-03-04"
      , "2017-03-05"
      , "2017-03-06"
      , "2017-03-07"
      , "2017-06-02"
      )
)





  • Data Frame 자료를 통해 L2 전처리

    • 매 분마다 직달 일사량 (nDirect)이 120 Wm-2 이하일 경우에 대해 0-60으로 선형 내삽

    • 관측소 번호/년/월/기압에 따라 평균, NA 개수, Not NA 개수, 정상화율 계산

# L2 Processing Using Data Frame
dfDataL2 = dfData %>%
   dplyr::mutate(
      nSsm = ssmc / 3600.0
      , nDiff = ssdc - lag(ssdc)
      , dtDateYmd = as.Date(dtDateTime)
      , nDirect = dplyr::case_when(
         direct > 120 ~ 120
         , TRUE ~ direct
         )
      ) %>%
   dplyr::filter(
      dplyr::between(nHour, 09, 15)
      , ssmc > 0
      , nDiff > 0
      , nSsm > 0
      , nDirect > 0
      , ! dtDateYmd %in% as.Date(dfFilterDate$sDateYmd)
      ) %>%
   dplyr::mutate(
      nDirectSsmc = approx(c(0, 120), c(0, 60), xout = nDirect)$y
      )

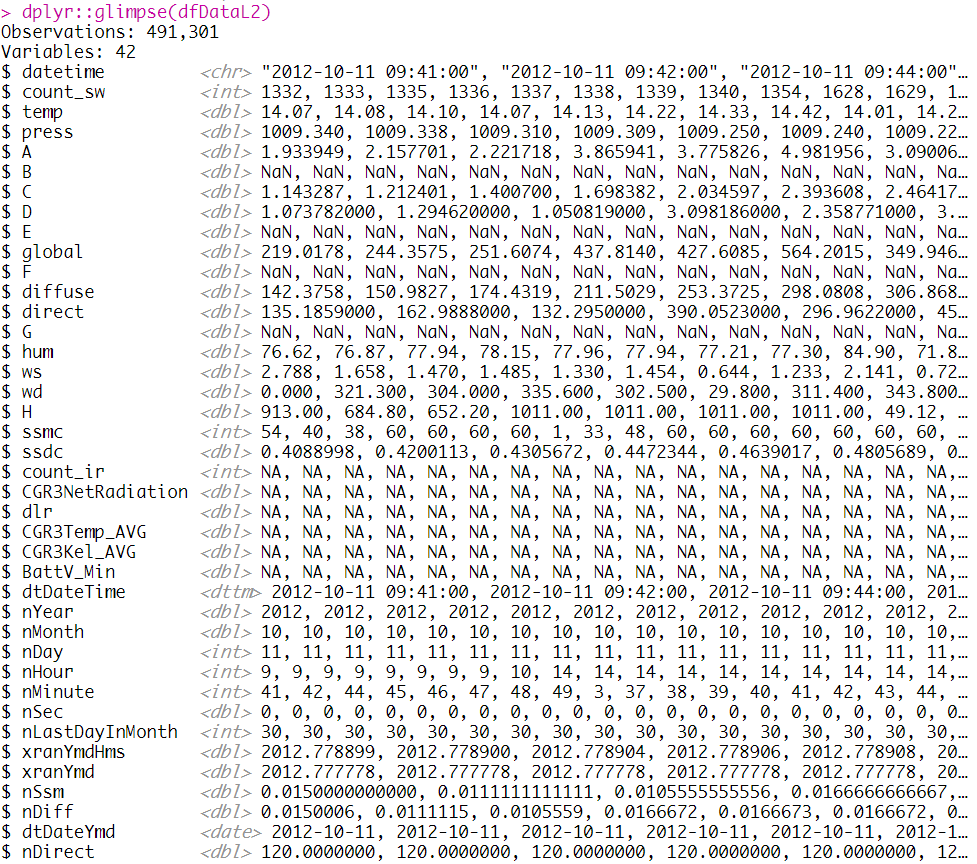

dplyr::glimpse(dfDataL2)





  • L2 자료를 통해 L3 전처리

    • 연/월/일에 따라 직달 일사량으로부터 일조량, 일조계로부터 일조량, 두 자료의 차이, 최대 직달 일사량, 최대 전천 일사량, 자료 개수를 계산

    • 자료 개수 및 시간에 대해 각각 0-420개 및 2013-2016년으로 설정

# L3 Processing Using Data Frame L2
dfDataL3 = dfDataL2 %>%
   dplyr::group_by(nYear, nMonth, nDay, xranYmd) %>%
   dplyr::summarise(
      nSumSsm = sum(ssmc, na.rm = TRUE) / 3600.0
      , nSumDirectSsm = sum(nDirectSsmc, na.rm = TRUE) / 3600.0
      , nSumDiff = sum(nDiff, na.rm = TRUE)
      , nMaxDirect = max(direct, na.rm = TRUE)
      , nMaxGlobal = max(global, na.rm = TRUE)
      , iNumber = n()
      ) %>%
   dplyr::filter(
      dplyr::between(iNumber, 0, 420)
      , dplyr::between(xranYmd, 2013, 2016)
      )

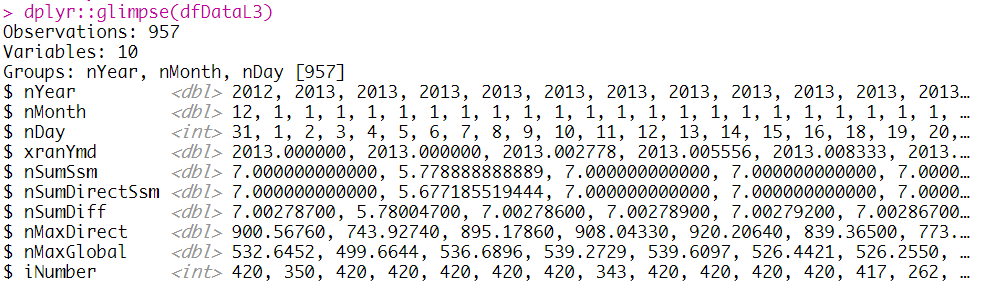

dplyr::glimpse(dfDataL3)





  • 산점도를 위한 초기 설정

# Set Value for Visualization
xAxis = dfDataL3$nSumDirectSsm
yAxis = dfDataL3$nSumSsm

xcord = 0.25
ycord = seq(7.75, 0, -0.5)
cbSpectral = rev(RColorBrewer::brewer.pal(11, "Spectral"))
font = "Palatino Linotype"
nVal = fnStatResult(xAxis, yAxis)  ;  sprintf("%.3f", nVal)



  • ggplot2를 이용한 산점도

# Scatterplot Using ggplot2
ggplot() +
   coord_fixed(ratio = 1) +
   theme_bw() +
   geom_point(data = dfDataL3, aes(xAxis, yAxis), shape = 21, colour = "black", fill = "white", size = 2.5) +
   annotate("text", x = xcord, y = ycord[1], label = paste0("(Sun.) = ", sprintf("%.2f", nVal[1])," x (Pyr.) + ", sprintf("%.2f", nVal[2])), size = 5, hjust = 0, color = "red", fontface = "bold", family = font) +
   annotate("text", x = xcord, y = ycord[2], label = paste0("R = ", sprintf("%.2f", nVal[12]), " (p-value < ", sprintf("%.3f", nVal[16]), ")"), size = 5, hjust = 0, color = "red", family = font, fontface = "bold") +
   annotate("text", x = xcord, y = ycord[3], label = paste0("Bias = ", sprintf("%.2f", nVal[8]), " (", sprintf("%.2f", nVal[9])," %)"), parse = FALSE, size = 5, hjust = 0, family = font, fontface = "bold") +
   annotate("text", x = xcord, y = ycord[4], label = paste0("RMSE = ", sprintf("%.2f",nVal[10]), " (", sprintf("%.2f", nVal[11])," %)"), parse = FALSE, size = 5, hjust = 0, family = font, fontface = "bold") +
   annotate("text", x = xcord, y = ycord[5], label = paste0("N = ", format(nVal[7], big.mark = ",", scientific = FALSE)), size = 5, hjust = 0, color = "black", family = font, fontface = "bold") +
   geom_abline(intercept = 0, slope = 1, linetype = 1, color = "black", size = 1.0) +
   stat_smooth(data = dfDataL3, aes(xAxis, yAxis), method = "lm", color = "red", se = FALSE) +
   scale_x_continuous(minor_breaks = seq(0, 8, 2), breaks=seq(0, 8, 2),  expand = c(0, 0), limits = c(0, 8)) +
   scale_y_continuous(minor_breaks = seq(0, 8, 2), breaks=seq(0, 8, 2),  expand = c(0, 0), limits = c(0, 8)) +
   labs(
      title = "Relationship  between  Sunshine Record  and\n  Pyrheliometer  of  2013/01/01-2016/12/31"
      , y = expression(paste(bold("Sunshine Duration  by  Sunshine Recorder  [Hr]")))
      , x = expression(paste(bold("Sunshine Duration  by  Pyrheliometer  [Hr]")))
      , fill = "Count"
      ) +
   theme(
      plot.title=element_text(face = "bold", size = 16, color="black", hjust = 0.5)
      , axis.title.x = element_text(face = "bold", size = 16, colour = "black")
      , axis.title.y = element_text(face = "bold", size = 16, colour = "black", angle = 90)
      , axis.text.x = element_text(face = "bold", size = 16, colour = "black")
      , axis.text.y = element_text(face = "bold", size = 16, colour = "black")
      , legend.title=element_text(face = "bold", size = 14, colour = "black")
      , legend.position = c(0, 1), legend.justification = c(0, 0.96)
      , legend.key=element_blank()
      , legend.text=element_text(size = 14, face = "bold")
      , legend.background=element_blank()
      , text=element_text(family = font)
      , plot.margin=unit(c(0, 8, 0, 0), "mm")
      ) +
   ggsave(filename = paste0("FIG/Sunshine Duration.png"), width = 6, height = 6, dpi = 600)

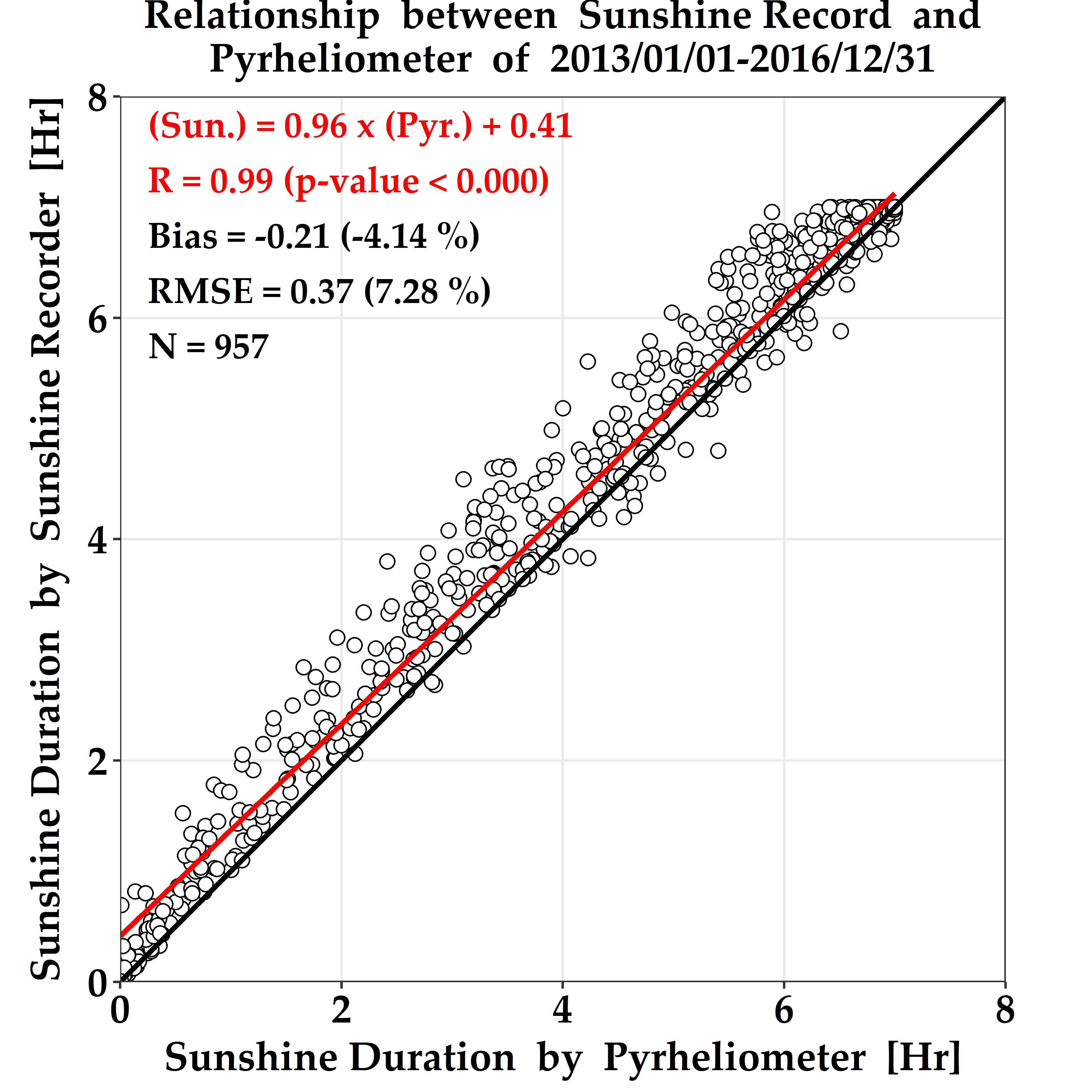

그림. 직달 일사량 및 일조계를 이용하여 일조량 산점도



  • 시계열을 위한 초기 설정

# Set Value for Visualization
xAxis = dfDataL3$xranYmd

yAxis = dfDataL3$nSumSsm
yAxis = dfDataL3$nSumDirectSsm

nVal = fnStatResult(xAxis, yAxis)  ;  sprintf("%.3f", nVal)
xcord = 2013.05
ycord = seq(9.5, 0, -1.0)



  • ggplot2를 이용한 시계열

# Time series Using ggplot2
ggplot() +
   # coord_fixed(ratio = 1) +
   theme_bw() +
   geom_point(data = dfDataL3, aes(xAxis, yAxis), shape = 21, colour = "black", fill = "white", size = 3.5) +
   annotate("text", x = xcord, y = ycord[1], label = paste0("(Sun.) = ", sprintf("%.2f", nVal[1])," x (Year) + ", sprintf("%.2f", nVal[2])), size = 6, hjust = 0, color = "red", fontface = "bold", family = font) +
   annotate("text", x = xcord, y = ycord[2], label = paste0("R = ", sprintf("%.2f", nVal[12]), " (p-value < ", sprintf("%.3f", nVal[16]), ")"), size = 6, hjust = 0, color = "red", family = font, fontface = "bold") +
   annotate("text", x = xcord, y = ycord[3], label = paste0("N = ", format(nVal[7], big.mark = ",", scientific = FALSE)), size = 6, hjust = 0, color = "black", family = font, fontface = "bold") +
   geom_abline(intercept = 0, slope = 1, linetype = 1, color = "black", size = 1.0) +
   stat_smooth(data = dfDataL3, aes(xAxis, yAxis), method = "lm", color = "red", se = FALSE) +
   scale_x_continuous(minor_breaks = seq(2013, 2016, 1), breaks = seq(2013, 2016, 1),  expand=c(0, 0), limits=c(2013,  2016)) +
   scale_y_continuous(minor_breaks = seq(0, 10, 2), breaks = seq(0, 10, 2),  expand = c(0, 0), limits=c(0, 10)) +
   labs(
      # title = "Sunshine Duration  by  Sunshine Recorder  of  2013/01/01-2016/12/31"
      title = "Sunshine Duration  by  Pyrheliometer  of  2013/01/01-2016/12/31"
      , x = expression(paste(bold("Time [Year]")))
      , y = expression(paste(bold("Sunshine Duration  [Hr]")))
      , fill = NULL
      ) +
   theme(
      plot.title = element_text(face = "bold", size = 20, color = "black", hjust = 0.5)
      , axis.title.x = element_text(face = "bold", size = 20, colour = "black")
      , axis.title.y = element_text(face = "bold", size = 20, colour = "black", angle = 90)
      , axis.text.x = element_text(face = "bold", size = 20, colour = "black")
      , axis.text.y = element_text(face = "bold", size = 20, colour = "black")
      , legend.title = element_text(face = "bold", size = 12, colour = "black")
      , legend.position = c(0, 1), legend.justification = c(0, 0.9)
      , legend.key = element_blank()
      , legend.text = element_text(size=12, face="bold")
      , legend.background = element_blank()
      , text=element_text(family = font)
      , plot.margin = unit(c(5, 10, 5, 5), "mm")
      ) +
   # ggsave(filename = paste0("FIG/Sunshine Duration_Time_sun.png"), width = 12, height = 6, dpi = 600)
   ggsave(filename = paste0("FIG/Sunshine Duration_Time_pyr.png"), width = 12, height = 6, dpi = 600)

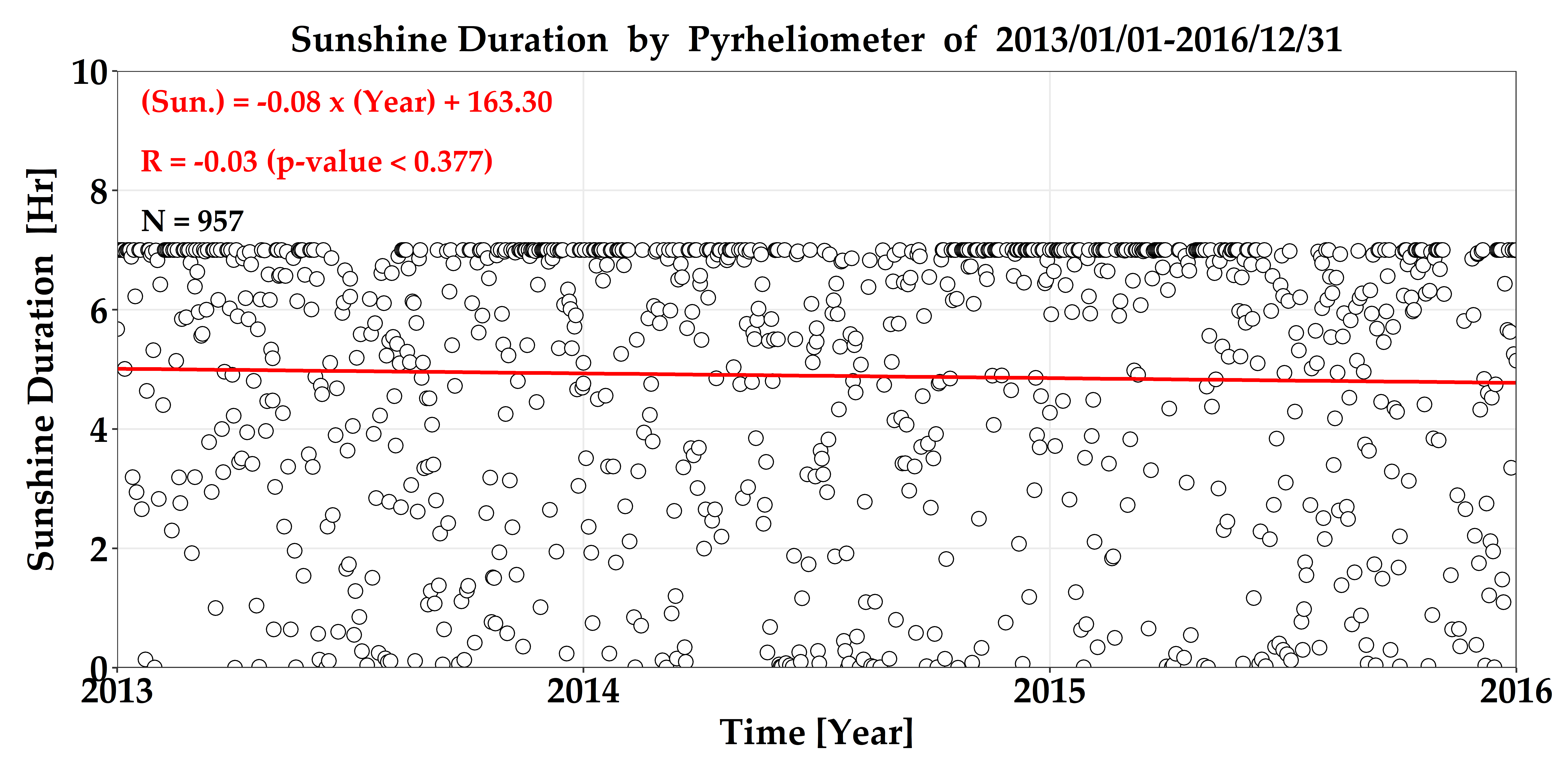

그림. 직달 일사량을 이용한 일조량 시계열.

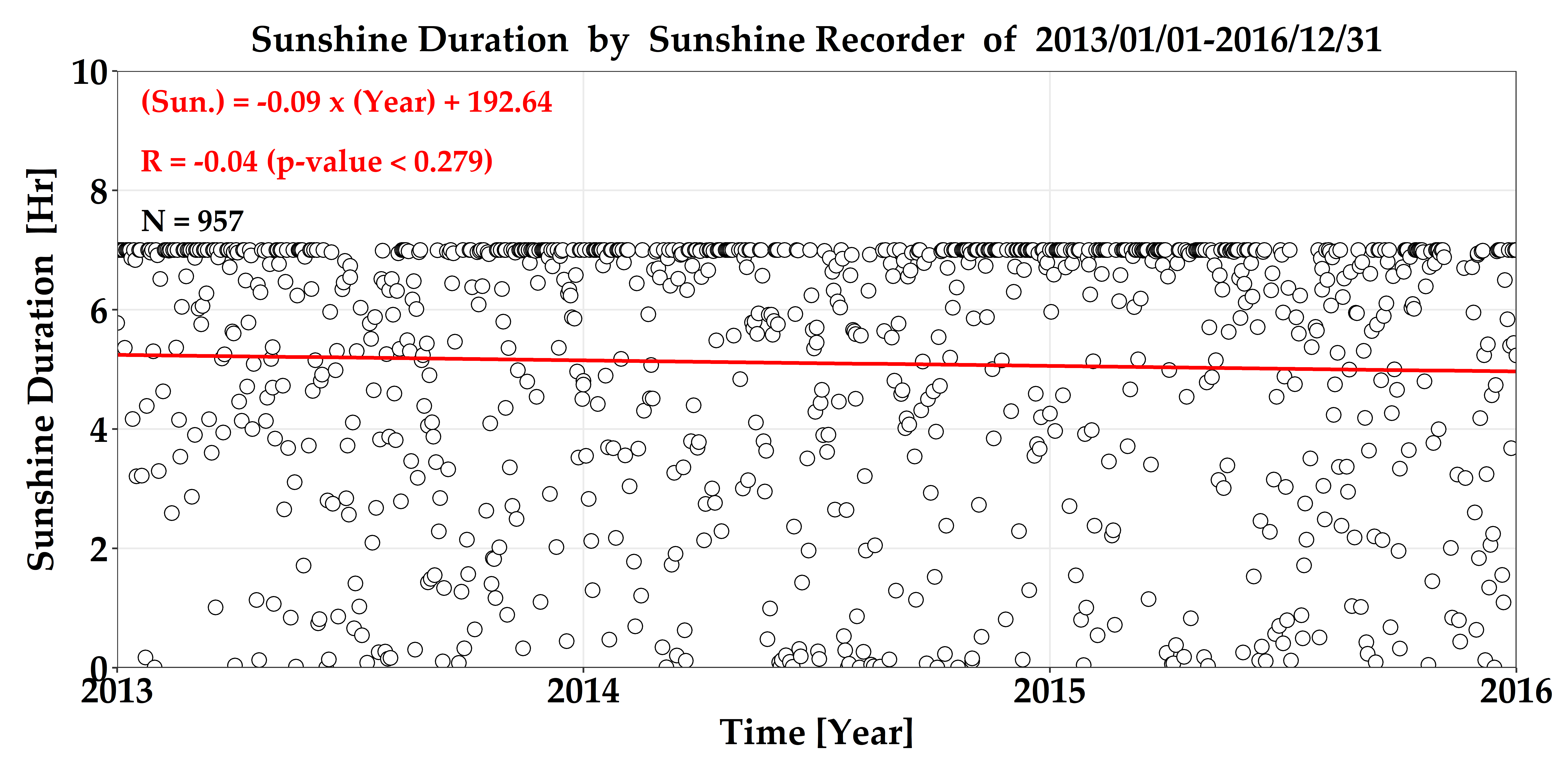

그림. 일조계를 이용한 일조량 시계열.



[전체]



 참고 문헌

[논문]

  • 없음

[보고서]

  • 없음

[URL]

  • 없음



 문의사항

[기상학/프로그래밍 언어]

  • sangho.lee.1990@gmail.com

[해양학/천문학/빅데이터]

  • saimang0804@gmail.com
저작자표시 동일조건

'프로그래밍 언어 > R' 카테고리의 다른 글

[R] 기상 관측소 정보를 이용하여 태양 위치 시간 (일출/일몰/아침 골든/남중/저녁 골든/일몰/항해 박명/천문 박명/밤/아침 박명) 계산  (0) 2020.01.09
[R] 정지궤도/극궤도 기상위성으로부터 시공간 일치 자료 (Himawari-8/AHI vs Terra/CERES)를 이용한 2차원 빈도분포 산점도  (0) 2020.01.07
[R] KLAPS 수치예측 모델 자료를 이용하여 내삽 방법 (Inverse Distance Weighting, Linear Interpolation)에 따른 전처리 및 가시화  (0) 2020.01.03
[R] 고층/상층 기상 자료 (라디오존데)를 이용한 전처리 및 단열선도 (Skew T Log P) 가시화  (0) 2019.12.31
[R] 새해 경자년에 해돋이/일출/해 뜨는 시간 가시화  (0) 2019.12.31
프로그래밍 언어/R 관련 글
더 보기

티스토리툴바
