업무명 : 그라즈 텍스트 (CSV) 형식인 ECMWF 해수면 온도 자료를 이용한 단번에 자료 처리 (Text) 및 시각화
-
작성자 : 이상호
-
작성일 : 2020-07-05
-
설 명 :
-
수정이력 :
내용
[개요]
-
안녕하세요? 기상 연구 및 웹 개발을 담당하고 있는 해솔입니다.
-
GrADS는 텍스트 자료를 이용하여 직접적인 시각화하기 하기 어렵기 때문에 그에 따른 자료 처리 기술이 요구됩니다.
-
그러나 오늘 포스팅에서는 텍스트 (CSV) 형식인 ECMWF 해수면 온도 자료를 이용한 단번에 자료 처리 (Text) 및 시각화를 소개해 드리고자 합니다.
-
추가로 오프라인 환경에서 GrADS 설치 및 공용 라이브러리 설정 방법을 소개한 링크를 보내드립니다.
[GrADS] 오프라인 리눅스 (Linux) 환경에서 그라즈 (GrADS) 설치 및 공용 라이브러리 (Library) 설정
정보 업무명 : 오프라인 리눅스 (Linux) 환경에서그라즈 (GrADS) 설치 및 공용 라이브러리 (Library) 설정 작성자 : 이상호 작성일 : 2020-07-05 설 명 : 수정이력 : 내용 [개요] 안녕하세요? 기상 연구 ��
shlee1990.tistory.com
-
추가로 그라즈 텍스트 (CSV) 형식인 ECMWF 해수면 온도 자료를 이용한 자료 처리 (Grid, Binary, Ct, Map) 및 시각화를 소개한 링크를 보내드립니다.
[GrADS] 그라즈 텍스트 (CSV) 형식인 ECMWF 해수면 온도 자료를 이용한 자료 처리 (Grid, Binary, Ctl, Map) ��
정보 업무명 : 그라즈 텍스트 (CSV) 형식인 ECMWF 해수면 온도 자료를 이용한 자료 처리 (Grid, Binary, Ctl, Map) 및 시각화 작성자 : 이상호 작성일 : 2020-07-05 설 명 : 수정이력 : 내용 [개요] 안녕하..
shlee1990.tistory.com
[특징]
-
GrADS를 통해 시각화하기 위해서 자료 처리 기술이 요구되며 이 프로그램은 이러한 목적을 달성하기 위해서 고안된 소프트웨어
[기능]
-
텍스트 파일을 이용하여 컬러바 부여
-
각 위/경도에 따른 시각화
[활용 자료]
-
자료명 : sst.txt
-
자료 종류 : 일평균 해수면 온도
-
확장자 : txt
-
영역 : 대한민국 한반도
-
기간 : 2019년 01월 01일 - 2019년 01월 31일
-
공간 해상도 : 25 km
[자료 처리 방안 및 활용 분석 기법]
-
없음
[사용법]
-
입력 자료를 동일 디렉터리에 위치
-
소스 코드를 실행 (bash RunShell.sh)
-

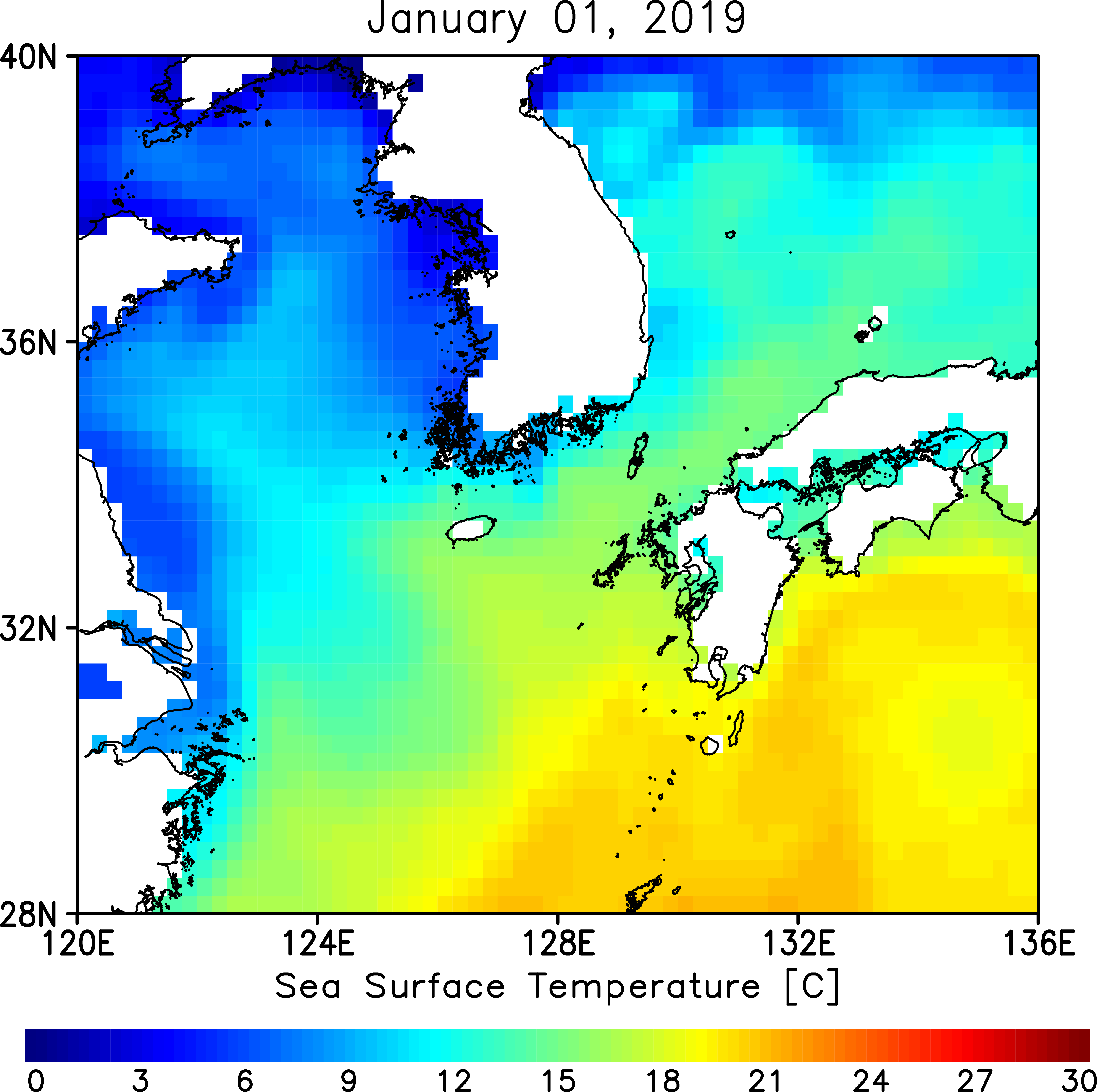

가시화 결과 확인
[사용 OS]
-
Linux (CentOS v7.3)
-
VMware Workstation Pro v15.5
[사용 언어]
-
GrADS v2.1.1
-
Shell Script (Bash)
-
Fortran
소스 코드
-
해당 작업을 하기 위한 컴파일 및 실행 코드는 GrADS, Shell Script, Fortran으로 작성되었으며 시각화를 위한 라이브러리는 kodama Library를 이용하였습니다.
-

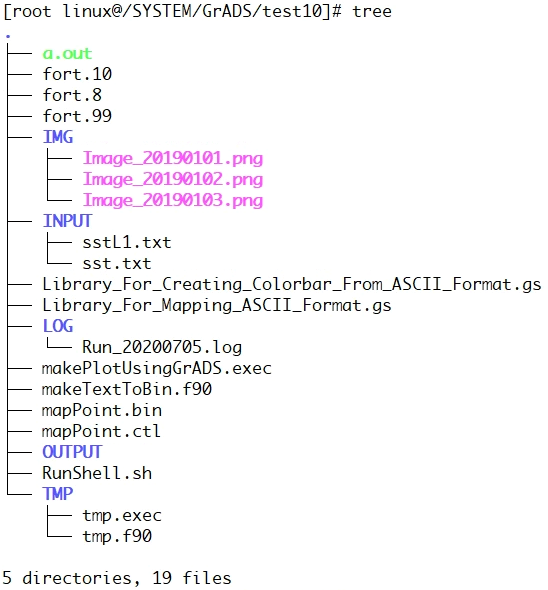

작업 환경의 경우 5개 디렉터리로 구성되며 주 프로그램은 RunShell.sh로 구성되어 있습니다.
-
소스 코드는 단계별로 수행하며 상세 설명은 다음과 같습니다.
-
1 단계는 유용한 쉘 스크립트 함수 (로그 기록, 종료 코드 검사)를 초기 설정합니다.
-
2 단계는 작업 경로 및 필요한 라이브러리 경로를 설정합니다.
-
3 단계는 텍스트 (CSV) 파일을 소프트웨어에 입력하기 용이한 형태로 변환합니다.
-
4단계는 정적 소스 코드에 대한 Template를 생성합니다.
-
5단계는 동적 변수에 대한 변경 그리고 Fortran을 컴파일/실행하여 메모리상에 저장하고 가시화를 위한 초기 설정합니다.
-
6 단계는 ctl에 따라 영상 장면 표출하여 이미지 형식으로 저장합니다. 이 과정에서 포스트 스크립트 (EPS) 형식에서 PNG로 변환합니다.
-
[명세]
-
[1 단계] 유용한 쉘 스크립트 함수를 초기 기록
-
로그 레벨 (silent, notify, ok, warn, info, debug, error, crit)에 따른 컬러 부여
-
실행 명령어에 대한 경고/종료 코드 검사
-
세부 내용은 다음을 참조하시기 바랍니다.
-
#================================================
# Function
#===============================================
source ~/.DefaultCommon.sh
#------------------
# Log Level Print
#------------------
# silent ""
# notify ""
# ok ""
# warn ""
# info ""
# debug ""
# error ""
# crit ""
#------------------
# Exit Code Check
#------------------
# fnCheckWarn "$?"
# fnCheckExit "$?"
!/bin/bash
# color
colBlk='\033[0;30m' # Black Default
colRed='\033[0;31m' # Red
colGrn='\033[0;32m' # Green
colYlw='\033[0;33m' # Yellow
colPur='\033[0;35m' # Purple
colBlu='\033[0;34m' # Blue
colCya='\033[0;36m' # Cyan
colRst='\033[0m' # Text Reset
verbosity=6
# verbosity levels
sil_lvl=0
crt_lvl=1
err_lvl=2
wrn_lvl=3
ntf_lvl=4
inf_lvl=5
dbg_lvl=6
# esilent prints output even in silent mode
function silent() { verb_lvl=$sil_lvl log "${colCya}[SILE ]${colRst} $@" ; }
function notify() { verb_lvl=$ntf_lvl log "${colCya}[NOTI ]${colRst} $@" ; }
function ok() { verb_lvl=$ntf_lvl log "${colBlu}[SUCC ]${colRst} $@" ; }
function warn() { verb_lvl=$wrn_lvl log "${colYlw}[WARN ]${colRst} $@" ; }
function info() { verb_lvl=$inf_lvl log "${colBlk}[INFO ]${colRst} $@" ; }
function debug() { verb_lvl=$dbg_lvl log "${colGrn}[DEBUG]${colRst} $@" ; }
function error() { verb_lvl=$err_lvl log "${colRed}[ERROR]${colRst} $@" ; }
function crit() { verb_lvl=$crt_lvl log "${colPur}[FATAL]${colRst} $@" ; }
function log() {
if [ $verbosity -ge $verb_lvl ]; then
datestring=`date +"%Y-%m-%d %H:%M:%S"`
echo -e "$datestring $@"
fi
}
function fnCheckWarn() {
exitCode=$1
shift
if [ $exitCode -eq 0 ]; then
ok $@ succeded with exit code $exitCode
else
warn $@ failed with exit code $exitCode. The script will continue.
fi
# return the same code so other checks can follow this one inside the script
return $exitCode
}
function fnCheckExit() {
exitCode=$1
shift
if [ $exitCode -eq 0 ]; then
ok $@ succeded with exit code $exitCode
else
error $@ failed with exit code $exitCode. The script will exit.
exit $exitCode
fi
-
[2 단계] 작업 경로 및 필요한 라이브러리 경로를 설정
-
pid : 수행 쉘 작업 번호
-
presentYmd : 현재 시각
-
contextPath : 현재 작업 경로 설정
-
*Path : 로그/입력/출력/이미지/임시 경로를 설정하고 해당 디렉터리 생성
-
libPath, mapPath : GrADS 시각화를 위한 라이브러리 및 지도 경로 설정
-
logPathName : 로그 파일명 설정
-
#===============================================
# Config
#===============================================
pid=$(echo $$)
presentYmd=$(date +"%Y%m%d")
# echo "pid : " $pid
# echo "presentTime : " $presentTime
contextPath=$(pwd)
logPath=$contextPath/LOG
inpPath=$contextPath/INPUT
outPath=$contextPath/OUTPUT
imgPath=$contextPath/IMG
tmpPath=$contextPath/TMP
if [ ! -d $logPath ]; then mkdir -p $logPath; fi
if [ ! -d $inpPath ]; then mkdir -p $inpPath; fi
if [ ! -d $outPath ]; then mkdir -p $outPath; fi
if [ ! -d $imgPath ]; then mkdir -p $imgPath; fi
if [ ! -d $tmpPath ]; then mkdir -p $tmpPath; fi
libPath=/usr/local/grads-2.1.1.b0/lib
mapPath=/usr/local/grads-2.1.1.b0/map
logPathName=$logPath/Run_${presentYmd}.log
-
[3 단계] 텍스트 (CSV) 파일을 소프트웨어에 입력하기 용이한 형태로 변환
-
해당 CSV 형식에서 ,를 1칸 공백으로 변환
-
#================================================
# Data Preprocessing
#================================================
info "======================== [START] Run Shell ======================================"
cat $inpPath/sst.txt | sed -e "s/,/ /g" > $inpPath/sstL1.txt
-
[4단계] 정적 소스 코드에 대한 Template를 생성
-
makeTextToBin.f90
-
위/경도 자료 (CSV 파일 형식)을 읽고 4열에 컬러 번호 부여
-
컬러 번호의 경우 17-107로 부여되며 최솟값 미만일 경우 16이고 최댓값 초과는 199로 설정되어 있다.
-
-
makePlotUsingGrADS.exec
-
mapPoint.ctl를 통해 필요한 배경을 그리고 d t로 배경 이미지로 표출
-
실질적으로 Library_For_Mapping_ASCII_Format.gs에서 전달 인자 (파일명, 위도, 경도, 해수면 온도, 컬러 번호)를 통해 시각화
-

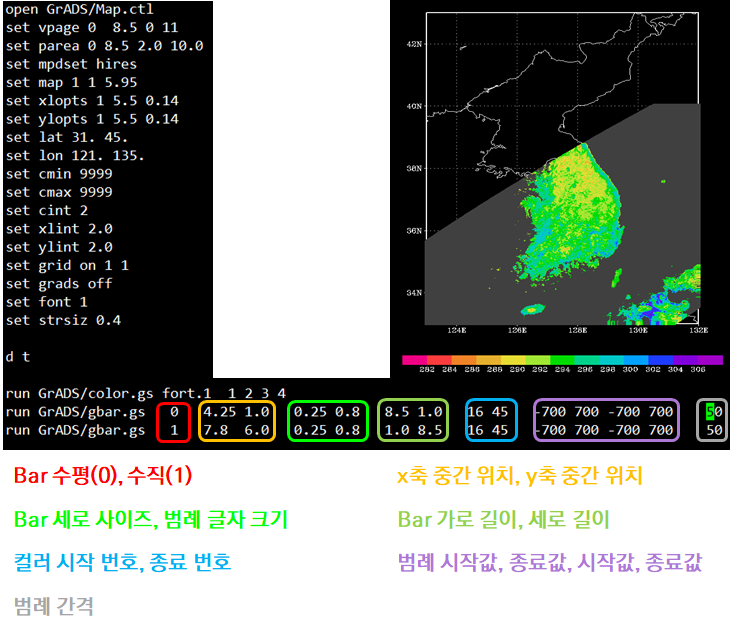

그리고 Library_For_Creating_Colorbar_From_ASCII_Format.gs에서 전달 인자 (아래 세부 그림 참조)를 통해 컬러바 표출
-
-
해당 Template에서 %변수명의 경우 동적 변수를 의미
-
#================================================
# Template
#================================================
# set Val
# Fortran
cat > makeTextToBin.f90 << EOF
! implicit none
character(8) :: sta
integer(4) :: flag, lev, alt, year, month
real(4) :: lat, lon, val, time
integer(4) :: div, colNum
real :: setMin, setMax
open(8, file="$inpPath/sstL1.txt")
! Header Info
read(8, *)
colMin = 16
colStart = 17
colEnd = 199
colDiv = 90
setMin = 0
setMax = 30
do
read(8, *, end=999) sta, lon, lat, val
if (sta /= "%dtYmd") cycle
if (val < 0) cycle
if (val < setMin) then
colNum = 16
else if (val > setMax) then
colNum = 199
else
colNum = colStart + ((val - setMin) / (setMax - setMin) * colDiv)
endif
write(99, *) lat, lon, val, colNum
enddo
999 stop
end
EOF
# GrADS
cat > makePlotUsingGrADS.exec << EOF
reinit
${libPath}/xopen.gs mapPoint.ctl
set display color white
set cmin 10000
set mpdraw off
set parea 0 11.0 1.5 8.0
set xlopts 1 6 0.18
set ylopts 1 6 0.18
set lat 28 40
set lon 120 136
set xlint 4
set ylint 4
set font 0
set grads off
set grid off
set gxout shaded
set csmooth on
d t
Library_For_Mapping_ASCII_Format.gs fort.99 1 2 3 4
Library_For_Creating_Colorbar_From_ASCII_Format.gs 0 5.5 0.5 0.25 1.2 8.0 1.0 17 116 0 30 0 30 3
set rgb 116 0 0 0
draw shp ${mapPath}/gshhg-shp-2.3.4/GSHHS_shp/f/GSHHS_f_L1.shp
draw title %dtBdY
set string 1 tc
set strsiz 0.18 0.18
draw string 5.5 1.05 Sea Surface Temperature [C]
* gxprint ${imgPath}/%imgPathName.png
${libPath}/save.gs ${imgPath}/%imgPathName -background white
!convert -trim -density 600 -rotate 90 ${imgPath}/%imgPathName.eps ${imgPath}/%imgPathName.png
!rm -f ${imgPath}/%imgPathName.eps
quit
EOF
-
[5단계] 동적 변수에 대한 변경 그리고 Fortran을 컴파일/실행하여 메모리상에 저장하고 가시화를 위한 초기 설정
-
seq를 통해 기준 날짜 (2019-01-01)를 기준으로 일별로 생성하고 dtDateList 변수 설정
-
해당 변수를 통해 dtYmd, dtBdY, imgPathName 동적 변수를 설정
-
cat 및 sed 명령어를 통해 동적 변수를 치환하여 임시 소스 코드 (tmp.f90) 생성
-
gfortran를 통해 컴파일 및 실행하여 가시화를 위한 초기 설정
-
#===============================================
# Run
#===============================================
setDate="2019-01-01"
dtDateList=$(seq 0 1 30 | xargs -I {} date -d "${setDate} {} days" +"%Y-%m-%d")
# dtDateList=$(seq 0 1 0 | xargs -I {} date -d "${setDate} {} days" +"%Y-%m-%d")
for getDate in $dtDateList; do
dtYmd=$(date -d "${getDate}" +"%Y%m%d")
dtBdY=$(date -d "${getDate}" +"%B %d, %Y")
imgPathName=Image_${dtYmd}
# imgPathName=Print_Image_${dtYmd}
debug ">>>>> [CHECK] getDate : $getDate <<<<<"
# Fortran
debug "[START] Run Fortran"
cat makeTextToBin.f90 \
| sed -e "s/%dtYmd/${dtYmd}/g" \
> $tmpPath/tmp.f90
gfortran $tmpPath/tmp.f90
fnCheckWarn "$?"
./a.out
fnCheckWarn "$?"
debug "[END] Run Fortran"
# GrADS
debug "[START] Run GrADS"
cat makePlotUsingGrADS.exec \
| sed -e "s/%dtBdY/${dtBdY}/g" \
-e "s/%imgPathName/${imgPathName}/g" \
> $tmpPath/tmp.exec
grads -blc "exec $tmpPath/tmp.exec" > $logPathName 2>&1
fnCheckWarn "$?"
debug "[END] Run GrADS"
done
info "======================== [END] Run Shell ======================================"
-
[6 단계] 출력 파일 (fort.99)에 따라 영상 장면 표출하여 이미지 형식으로 저장합니다. 이 과정에서 포스트 스크립트 (EPS) 형식에서 PNG로 변환
-
GrADS에서도 cat 및 sed 명령어를 통해 동적 변수를 치환하여 임시 소스 코드 (tmp.exec) 생성
-
grads -blc를 통해 백그라운드로 실행하여 이미지를 생성한다.
-
[가시화에 필요한 라이브러리]
-
Library_For_Mapping_ASCII_Format.gs
function main(args)
fname1=subwrd(args,1)
latco=subwrd(args,2)
lonco=subwrd(args,3)
valco=subwrd(args,4)
colco=subwrd(args,5)
* xi=subwrd(args,5)
* xd=subwrd(args,6)
color='14 4 13 3 10 7 12 8 2 6'
palgrey()
'q dims'
rec2=sublin(result,2)
rec3 =sublin(result,3)
xlon0=subwrd(rec2,6)
xlon1=subwrd(rec2,8)
ylat0=subwrd(rec3,6)
ylat1=subwrd(rec3,8)
ret=read(fname1)
'q ll2xy 'xlon0' 'ylat0
x0=subwrd(result,1)
y0=subwrd(result,2)
'q ll2xy 'xlon1' 'ylat1
x1=subwrd(result,1)
y1=subwrd(result,2)
xs=x1-x0
ys=y1-y0
* if size of dot is too large, change number
* 5 km
* dx2=xs*0.05/(xlon1-xlon0)
* dy2=ys*0.05/(ylat1-ylat0)
dx2 = xs * 0.125 / (xlon1 - xlon0)
dy2 = ys * 0.125 / (ylat1 - ylat0)
while (1)
ret = read(fname1)
rc = sublin(ret,1)
if (rc>0)
if (rc!=2)
say 'File I/O Error'
return
endif
break
endif
rec = sublin(ret,2)
time= subwrd(rec,valco)
ylat= subwrd(rec,latco)
xlon= subwrd(rec,lonco)
xcl = subwrd(rec,colco)
if (xlon < 0);xlon=xlon+360;endif;
if (xlon >= xlon0 & xlon <= xlon1 & ylat >= ylat0 & ylat <= ylat1)
x=x0+xs*(xlon-xlon0)/(xlon1-xlon0)
y=y0+ys*(ylat-ylat0)/(ylat1-ylat0)
* xx=xi
* xc=1
* xcol=10
* if (time <= xx);xcol=1;endif;
* while (xc < 10)
* xo=xx
* xx=xx+xd
* xc=xc+1
* if (time > xo & time <= xx);xcol=xc;endif;
* endwhile
* xcol=13
* xcl=color2(time,xi,xd)
* say xcl
* xcl=subwrd(color,xcol)
'set line 'xcl
'draw recf 'x-dx2' 'y-dy2' 'x+dx2' 'y+dy2
* 'draw recf 'x'-'dx2' 'y'-'dy2' 'x'+'dx2' 'y'+'dy2
* 'draw mark 3 'x' 'y' 0.1'
endif
endwhile
return
function palgrey()
***************** Rainbow ********************
* 13 color
*
*'set rgb 16 64 64 64'
*
*'set rgb 17 240 0 130'
*'set rgb 18 250 60 60'
*'set rgb 19 240 130 40'
*'set rgb 20 230 175 45'
*'set rgb 21 230 220 50'
*'set rgb 22 160 230 50'
*'set rgb 23 0 220 0'
*'set rgb 24 0 210 140'
*'set rgb 25 0 200 200'
*'set rgb 26 0 160 255'
*'set rgb 27 30 60 255'
*'set rgb 28 130 0 220'
*'set rgb 29 160 0 200'
*
*'set rgb 99 255 255 255'
***************** KMA Radar ********************
* color 30
*
*'set rgb 16 64 64 64'
*
*'set rgb 17 135 217 255'
*'set rgb 18 62 193 255'
*'set rgb 19 7 171 255'
*'set rgb 20 0 141 255'
*'set rgb 21 0 119 255'
*'set rgb 22 105 252 105'
*'set rgb 23 30 242 105'
*'set rgb 24 0 213 0'
*'set rgb 25 0 164 0'
*'set rgb 26 0 128 0'
*'set rgb 27 255 241 111'
*'set rgb 28 255 226 86'
*'set rgb 29 255 208 57'
*'set rgb 30 255 188 30'
*'set rgb 31 255 170 9'
*'set rgb 32 255 156 0'
*'set rgb 33 255 139 27'
*'set rgb 34 255 128 81'
*'set rgb 35 255 110 110'
*'set rgb 36 246 94 103'
*'set rgb 37 232 74 86'
*'set rgb 38 217 52 62'
*'set rgb 39 201 31 37'
*'set rgb 40 188 13 15'
*'set rgb 41 179 0 0'
*'set rgb 42 197 125 255'
*'set rgb 43 194 62 255'
*'set rgb 44 173 7 255'
*'set rgb 45 146 0 255'
*'set rgb 46 127 0 191'
*
*'set rgb 99 255 255 255'
************* Rainbow *************************
* 39 color
*'set rgb 16 64 64 64'
*
*'set rgb 17 153 102 255'
*'set rgb 18 131 87 255'
*'set rgb 19 109 73 255'
*'set rgb 20 87 58 255'
*'set rgb 21 66 44 255'
*'set rgb 22 44 29 255'
*'set rgb 23 0 0 255'
*'set rgb 24 0 72 255'
*'set rgb 25 0 117 255'
*'set rgb 26 0 156 255'
*'set rgb 27 0 192 255'
*'set rgb 28 0 213 255'
*'set rgb 29 0 232 255'
*'set rgb 30 0 246 255'
*'set rgb 31 0 255 249'
*'set rgb 32 0 255 213'
*'set rgb 33 0 255 193'
*'set rgb 34 0 255 159'
*'set rgb 35 0 255 126'
*'set rgb 36 0 255 77'
*'set rgb 37 0 255 15'
*'set rgb 38 50 255 0'
*'set rgb 39 114 255 0'
*'set rgb 40 152 255 0'
*'set rgb 41 181 255 0'
*'set rgb 42 227 255 0'
*'set rgb 43 243 255 0'
*'set rgb 44 255 253 0'
*'set rgb 45 255 232 0'
*'set rgb 46 255 211 0'
*'set rgb 47 255 189 0'
*'set rgb 48 255 168 0'
*'set rgb 49 255 146 0'
*'set rgb 50 255 124 0'
*'set rgb 51 255 102 0'
*'set rgb 52 255 87 0'
*'set rgb 53 255 73 0'
*'set rgb 54 255 58 0'
*'set rgb 55 255 29 0'
*'set rgb 56 255 0 0'
*
*'set rgb 99 255 255 255'
*
************* Diff ****************************
* 37 color
*
*'set rgb 16 0 0 0'
*
*'set rgb 17 0 0 255'
*'set rgb 18 38 38 255'
*'set rgb 19 51 51 255'
*'set rgb 20 63 63 255'
*'set rgb 21 76 76 255'
*'set rgb 22 89 89 255'
*'set rgb 23 102 102 255'
*'set rgb 24 114 114 255'
*'set rgb 25 127 127 255'
*'set rgb 26 140 140 255'
*'set rgb 27 153 153 255'
*'set rgb 28 165 165 255'
*'set rgb 29 178 178 255'
*'set rgb 30 191 191 255'
*'set rgb 31 204 204 255'
*'set rgb 32 216 216 255'
*'set rgb 33 229 229 255'
*'set rgb 34 242 242 255'
*'set rgb 35 255 255 255'
*'set rgb 36 255 243 243'
*'set rgb 37 255 230 230'
*'set rgb 38 255 217 217'
*'set rgb 39 255 205 205'
*'set rgb 40 255 192 192'
*'set rgb 41 255 179 179'
*'set rgb 42 255 166 166'
*'set rgb 43 255 154 154'
*'set rgb 44 255 141 141'
*'set rgb 45 255 128 128'
*'set rgb 46 255 115 115'
*'set rgb 47 255 102 102'
*'set rgb 48 255 90 90'
*'set rgb 49 255 77 77'
*'set rgb 50 255 64 64'
*'set rgb 51 255 51 51'
*'set rgb 52 255 38 38'
*'set rgb 53 255 0 0'
*
*'set rgb 99 255 255 255'
************** Forest ****************
* 65 color
*
*'set rgb 16 64 64 64'
*
*'set rgb 17 0 0 30'
*'set rgb 18 5 26 2'
*'set rgb 19 10 32 4'
*'set rgb 20 15 38 6'
*'set rgb 21 20 44 8'
*'set rgb 22 25 50 10'
*'set rgb 23 30 56 12'
*'set rgb 24 35 62 14'
*'set rgb 25 40 68 16'
*'set rgb 26 45 74 18'
*'set rgb 27 50 80 20'
*'set rgb 28 55 86 22'
*'set rgb 29 60 92 24'
*'set rgb 30 65 98 26'
*'set rgb 31 70 104 28'
*'set rgb 32 75 110 30'
*'set rgb 33 80 116 32'
*'set rgb 34 85 122 34'
*'set rgb 35 90 128 36'
*'set rgb 36 95 134 38'
*'set rgb 37 100 140 40'
*'set rgb 38 105 146 42'
*'set rgb 39 110 152 44'
*'set rgb 40 115 158 46'
*'set rgb 41 120 164 48'
*'set rgb 42 125 170 50'
*'set rgb 43 130 176 52'
*'set rgb 44 135 182 54'
*'set rgb 45 140 188 56'
*'set rgb 46 145 194 58'
*'set rgb 47 150 200 60'
*'set rgb 48 155 206 62'
*'set rgb 49 255 250 110'
*'set rgb 50 249 238 98'
*'set rgb 51 243 226 86'
*'set rgb 52 237 214 74'
*'set rgb 53 231 202 62'
*'set rgb 54 225 190 50'
*'set rgb 55 219 178 38'
*'set rgb 56 213 166 26'
*'set rgb 57 207 154 14'
*'set rgb 58 201 142 2'
*'set rgb 59 195 130 0'
*'set rgb 60 189 118 0'
*'set rgb 61 183 106 0'
*'set rgb 62 177 94 0'
*'set rgb 63 171 82 0'
*'set rgb 64 165 70 0'
*'set rgb 65 159 58 0'
*'set rgb 66 153 46 0'
*'set rgb 67 147 34 0'
*'set rgb 68 141 22 0'
*'set rgb 69 135 10 0'
*'set rgb 70 129 0 0'
*'set rgb 71 123 0 0'
*'set rgb 72 117 0 0'
*'set rgb 73 111 0 0'
*'set rgb 74 105 0 0'
*'set rgb 75 99 0 0'
*'set rgb 76 93 0 0'
*'set rgb 77 87 0 0'
*'set rgb 78 81 0 0'
*'set rgb 79 75 0 0'
*'set rgb 80 69 0 0'
*'set rgb 81 20 0 0'
*
*'set rgb 99 255 255 255'
*
************** Rainbow [Red ~ Blue] ****************
* color 100
'set rgb 16 64 64 64'
'set rgb 17 0 0 130'
'set rgb 18 0 0 134'
'set rgb 19 0 0 146'
'set rgb 20 0 0 154'
'set rgb 21 0 0 166'
'set rgb 22 0 0 174'
'set rgb 23 0 0 186'
'set rgb 24 0 0 198'
'set rgb 25 0 0 206'
'set rgb 26 0 0 218'
'set rgb 27 0 0 226'
'set rgb 28 0 0 238'
'set rgb 29 0 0 250'
'set rgb 30 0 0 254'
'set rgb 31 0 11 254'
'set rgb 32 0 19 254'
'set rgb 33 0 31 254'
'set rgb 34 0 39 254'
'set rgb 35 0 51 254'
'set rgb 36 0 63 254'
'set rgb 37 0 71 254'
'set rgb 38 0 83 254'
'set rgb 39 0 91 254'
'set rgb 40 0 103 254'
'set rgb 41 0 115 254'
'set rgb 42 0 123 254'
'set rgb 43 0 134 254'
'set rgb 44 0 142 254'
'set rgb 45 0 154 254'
'set rgb 46 0 162 254'
'set rgb 47 0 174 254'
'set rgb 48 0 186 254'
'set rgb 49 0 194 254'
'set rgb 50 0 206 254'
'set rgb 51 0 214 254'
'set rgb 52 0 226 254'
'set rgb 53 0 238 254'
'set rgb 54 0 246 254'
'set rgb 55 0 254 254'
'set rgb 56 7 254 246'
'set rgb 57 19 254 234'
'set rgb 58 31 254 222'
'set rgb 59 39 254 214'
'set rgb 60 51 254 202'
'set rgb 61 59 254 194'
'set rgb 62 71 254 181'
'set rgb 63 79 254 174'
'set rgb 64 91 254 162'
'set rgb 65 103 254 150'
'set rgb 66 111 254 142'
'set rgb 67 123 254 130'
'set rgb 68 130 254 123'
'set rgb 69 142 254 111'
'set rgb 70 154 254 99'
'set rgb 71 162 254 91'
'set rgb 72 174 254 79'
'set rgb 73 182 254 71'
'set rgb 74 194 254 59'
'set rgb 75 202 254 51'
'set rgb 76 214 254 39'
'set rgb 77 226 254 27'
'set rgb 78 234 254 19'
'set rgb 79 246 254 7'
'set rgb 80 254 254 0'
'set rgb 81 254 242 0'
'set rgb 82 254 230 0'
'set rgb 83 254 222 0'
'set rgb 84 254 210 0'
'set rgb 85 254 202 0'
'set rgb 86 254 190 0'
'set rgb 87 254 178 0'
'set rgb 88 254 170 0'
'set rgb 89 254 158 0'
'set rgb 90 254 150 0'
'set rgb 91 254 138 0'
'set rgb 92 254 130 0'
'set rgb 93 254 119 0'
'set rgb 94 254 107 0'
'set rgb 95 254 99 0'
'set rgb 96 254 87 0'
'set rgb 97 254 79 0'
'set rgb 98 254 67 0'
'set rgb 99 254 55 0'
'set rgb 100 254 47 0'
'set rgb 101 254 35 0'
'set rgb 102 254 27 0'
'set rgb 103 254 15 0'
'set rgb 104 254 7 0'
'set rgb 105 249 0 0'
'set rgb 106 236 0 0'
'set rgb 107 227 0 0'
'set rgb 108 214 0 0'
'set rgb 109 205 0 0'
'set rgb 110 192 0 0'
'set rgb 111 179 0 0'
'set rgb 112 170 0 0'
'set rgb 113 157 0 0'
'set rgb 114 148 0 0'
'set rgb 115 135 0 0'
'set rgb 116 130 0 0'
'set rgb 199 0 0 0'
return
-
Library_For_Creating_Colorbar_From_ASCII_Format.gs
function colorbar (args)
vert=subwrd(args,1)
xmid=subwrd(args,2)
ymid=subwrd(args,3)
barw=subwrd(args,4)
sfc=subwrd(args,5)
xsiz=subwrd(args,6)
ysiz=subwrd(args,7)
col1=subwrd(args,8)
col2=subwrd(args,9)
val1=subwrd(args,10)
val2=subwrd(args,11)
cl1=subwrd(args,12)
cl2=subwrd(args,13)
cli=subwrd(args,14)
dum2=cli
if (cli<0) ;dum2=cli*-1;endif
dum1=cl2-cl1
if (cl1>cl2);dum1=cl1-cl2;endif
blnum=dum1/dum2+1
* col1 & col2 : should be determined when dot-alb.f
* (min and max # of color scale)
* val1 & val2 : actual maginitude corresponding colors, col1 & col2
* if you set alb=0 to col#=40, and set alb=1.0 to col#=85, then
* val1=0, val2=1, col1=40, col2=85
* cl1=val1, cl2=val2, I will change later,
* cli=interval of # under colorbar
cnum=col2-col1+1
stroff=0.05*sfc
strxsiz=0.12*sfc
strysiz=0.13*sfc
*
* logic for setting the bar orientation with user overides
*
if(vert = 0) ; vchk = 0 ; endif
if(vert = 1) ; vchk = 1 ; endif
*
* vertical bar
*
if (vchk = 1 )
ywid = ysiz / cnum
xl = xmid - barw/2
xr = xmid + barw/2
yb = ymid-ysiz/2
y1 = yb
vert = 1
else
*
* horizontal bar
*
xwid = xsiz / cnum
yt = ymid + barw/2
yb = ymid - barw/2
xl = xmid-xsiz/2
x1 = xl
'set string 1 tc 5'
vert = 0
endif
*
* Plot colorbar
*
num = 1
while (num<=cnum)
col = col1-1+num
if (vert)
yt = yb + ywid
else
xr = xl + xwid
endif
'set line 'col
'draw recf 'xl' 'yb' 'xr' 'yt
num = num + 1
if (vert); yb = yt;
else; xl = xr; endif;
endwhile
bli = 1
'set strsiz 'strxsiz' 'strysiz
if (vert)
'set string 1 l 5'
cl = cl1
yp=y1 + ywid
xp=xr+stroff
yd = (ysiz - 2*ywid)/dum1*dum2
while (bli <= blnum)
'draw string 'xp' 'yp' 'cl
cl = cl + cli
yp = yp + yd
bli=bli+1
endwhile
else
'set string 1 tc 5'
xp=x1 + xwid
cl = cl1
yp=yb-stroff
xd = (xsiz - 2*xwid)/dum1*dum2
while (bli <= blnum)
'draw string 'xp' 'yp' 'cl
cl = cl + cli
xp = xp + xd
bli=bli+1
endwhile
endif
return
-
mapPoint.ctl
DSET ^mapPoint.bin
OPTIONS little_endian
UNDEF -2.56E33
TITLE 5 Days of Sample Model Output
XDEF 72 LINEAR -180 6.0
YDEF 45 LINEAR -86.0 4.0
ZDEF 1 LEVELS 1000
TDEF 12 LINEAR JAN1987 1mo
VARS 1
t 0 99 Surface Pressure
ENDVARS
-
mapPoint.bin
[전체]
-
RunShell.sh
#!/bin/bash
# [Run Shell]
# bash RunShell.sh
# bash RunShell.sh > LOG/Run_$(date +"%Y%m%d").log
#================================================
# Function
#===============================================
source ~/.DefaultCommon.sh
#------------------
# Log Level Print
#------------------
# silent ""
# notify ""
# ok ""
# warn ""
# info ""
# debug ""
# error ""
# crit ""
#------------------
# Exit Code Check
#------------------
# fnCheckWarn "$?"
# fnCheckExit "$?"
#===============================================
# Config
#===============================================
pid=$(echo $$)
presentYmd=$(date +"%Y%m%d")
# echo "pid : " $pid
# echo "presentTime : " $presentTime
contextPath=$(pwd)
logPath=$contextPath/LOG
inpPath=$contextPath/INPUT
outPath=$contextPath/OUTPUT
imgPath=$contextPath/IMG
tmpPath=$contextPath/TMP
if [ ! -d $logPath ]; then mkdir -p $logPath; fi
if [ ! -d $inpPath ]; then mkdir -p $inpPath; fi
if [ ! -d $outPath ]; then mkdir -p $outPath; fi
if [ ! -d $imgPath ]; then mkdir -p $imgPath; fi
if [ ! -d $tmpPath ]; then mkdir -p $tmpPath; fi
libPath=/usr/local/grads-2.1.1.b0/lib
mapPath=/usr/local/grads-2.1.1.b0/map
logPathName=$logPath/Run_${presentYmd}.log
#================================================
# Data Preprocessing
#================================================
info "======================== [START] Run Shell ======================================"
cat $inpPath/sst.txt | sed -e "s/,/ /g" > $inpPath/sstL1.txt
#================================================
# Template
#================================================
# set Val
# Fortran
cat > makeTextToBin.f90 << EOF
! implicit none
character(8) :: sta
integer(4) :: flag, lev, alt, year, month
real(4) :: lat, lon, val, time
integer(4) :: div, colNum
real :: setMin, setMax
open(8, file="$inpPath/sstL1.txt")
! Header Info
read(8, *)
colMin = 16
colStart = 17
colEnd = 199
colDiv = 90
setMin = 0
setMax = 30
do
read(8, *, end=999) sta, lon, lat, val
if (sta /= "%dtYmd") cycle
if (val < 0) cycle
if (val < setMin) then
colNum = 16
else if (val > setMax) then
colNum = 199
else
colNum = colStart + ((val - setMin) / (setMax - setMin) * colDiv)
endif
write(99, *) lat, lon, val, colNum
enddo
999 stop
end
EOF
# GrADS
cat > makePlotUsingGrADS.exec << EOF
reinit
${libPath}/xopen.gs mapPoint.ctl
set display color white
set cmin 10000
set mpdraw off
set parea 0 11.0 1.5 8.0
set xlopts 1 6 0.18
set ylopts 1 6 0.18
set lat 28 40
set lon 120 136
set xlint 4
set ylint 4
set font 0
set grads off
set grid off
set gxout shaded
set csmooth on
d t
Library_For_Mapping_ASCII_Format.gs fort.99 1 2 3 4
Library_For_Creating_Colorbar_From_ASCII_Format.gs 0 5.5 0.5 0.25 1.2 8.0 1.0 17 116 0 30 0 30 3
set rgb 116 0 0 0
draw shp ${mapPath}/gshhg-shp-2.3.4/GSHHS_shp/f/GSHHS_f_L1.shp
draw title %dtBdY
set string 1 tc
set strsiz 0.18 0.18
draw string 5.5 1.05 Sea Surface Temperature [C]
* gxprint ${imgPath}/%imgPathName.png
${libPath}/save.gs ${imgPath}/%imgPathName -background white
!convert -trim -density 600 -rotate 90 ${imgPath}/%imgPathName.eps ${imgPath}/%imgPathName.png
!rm -f ${imgPath}/%imgPathName.eps
quit
EOF
#===============================================
# Run
#===============================================
setDate="2019-01-01"
dtDateList=$(seq 0 1 30 | xargs -I {} date -d "${setDate} {} days" +"%Y-%m-%d")
# dtDateList=$(seq 0 1 0 | xargs -I {} date -d "${setDate} {} days" +"%Y-%m-%d")
for getDate in $dtDateList; do
dtYmd=$(date -d "${getDate}" +"%Y%m%d")
dtBdY=$(date -d "${getDate}" +"%B %d, %Y")
imgPathName=Image_${dtYmd}
# imgPathName=Print_Image_${dtYmd}
debug ">>>>> [CHECK] getDate : $getDate <<<<<"
# Fortran
debug "[START] Run Fortran"
cat makeTextToBin.f90 \
| sed -e "s/%dtYmd/${dtYmd}/g" \
> $tmpPath/tmp.f90
gfortran $tmpPath/tmp.f90
fnCheckWarn "$?"
./a.out
fnCheckWarn "$?"
debug "[END] Run Fortran"
# GrADS
debug "[START] Run GrADS"
cat makePlotUsingGrADS.exec \
| sed -e "s/%dtBdY/${dtBdY}/g" \
-e "s/%imgPathName/${imgPathName}/g" \
> $tmpPath/tmp.exec
grads -blc "exec $tmpPath/tmp.exec" > $logPathName 2>&1
fnCheckWarn "$?"
debug "[END] Run GrADS"
done
info "======================== [END] Run Shell ======================================"
참고 문헌
[논문]
- 없음
[보고서]
- 없음
[URL]
- 없음
문의사항
[기상학/프로그래밍 언어]
- sangho.lee.1990@gmail.com
[해양학/천문학/빅데이터]
- saimang0804@gmail.com
본 블로그는 파트너스 활동을 통해 일정액의 수수료를 제공받을 수 있음
반응형
최근댓글
