[IDL] 아이디엘 대기 환경 자료 처리 및 가시화 : NetCDF 형식인 대기 온도 자료를 이용한 가시화

 정보

• 업무명    : 대기 환경 자료 처리 및 가시화 : NetCDF 형식인 대기 온도 자료를 이용한 가시화

• 작성자    : 이상호

• 작성일    : 2020-03-31

• 설   명    :

• 수정이력 :



 내용

[개요]

• 안녕하세요? 기상 연구 및 웹 개발을 담당하고 있는 해솔입니다.

• 대기 환경 정보는 다양한 차원의 관측 자료 및 분석 자료로 구성되어 있기 때문에 이용자가 적절한 분석 및 가시화 기술이 요구됩니다.

• 따라서 오늘 포스팅에서는 NetCDF 형식인 대기 온도 자료를 이용한 가시화를 소개해 드리고자 합니다.

• 추가로 대기과학 전공자를 위한 IDL를 소개한 링크를 보내드립니다.

[IDL] 아이디엘 대기과학 전공자를 위한 IDL (Interactive Data Language) 소개



[특징]

• 대기 환경 자료를 이해하기 위해서 자료 처리 및 가시화 기술이 요구되며 이 프로그램은 이러한 목적을 달성하기 위해 고안된 소프트웨어



[기능]

• 위도, 경도, 대기 온도 자료 읽기

• 자료 전처리

• 가시화

• 동영상 애니메이션



[활용 자료]

• 자료명 : air.sig995.2014.nc

• 자료 종류 : 위도, 경도, 대기 온도

• 확장자 : nc

• 영역 : 전지구

• 시간 해상도 : 일 4개 (00, 06, 12, 18)

• 기간 : 2014년 01월 01일 - 2014년 12월 31일

• 제공처 : NCAR/NCEP

air.sig995.2014.z01

10.00MB

air.sig995.2014.z02

10.00MB

air.sig995.2014.zip

1.01MB



[사용법]

• 입력 자료를 동일 디렉터리에 위치

• 소스 코드를 실행 (idl -e Visualization_Using_Air_Temperature_of_NetCDF_Format)

• 가시화 결과를 확인



[사용 OS]

• Windows 10



[사용 언어]

• IDL v8.5



 소스 코드

• 해당 작업을 하기 위한 컴파일 및 실행 코드는 IDL로 작성되었으며 가시화를 위한 라이브러리는 Coyote's Guide to IDL Programming를 이용하였습니다.


• 소스 코드는 단계별로 수행하며 상세 설명은 다음과 같습니다.


  • 1 단계는 주 프로그램은 작업 경로 설정, NetCDF 파일 읽기, 변수 전처리하여 메모리상에 저장하고 가시화를 위한 초기 설정합니다.


  • 2 단계는 plots 매핑에 따라 영상 장면 표출하여 이미지 형식으로 저장합니다. 이 과정에서 포스트 스크립트 (PS) 형식에서 PNG로 변환합니다.



[명세]

• 전역 변수 설정

  • cd를 통해 작업 디렉터리 설정

  • NetCDF 파일 설정 (file)

cd, 'C:\SYSTEM\PROG\IDL\NetCDF'

file = "INPUT/air.sig995.2014.nc"



• NetCDF 파일 읽기

  • ncdf_varinq를 통해 변수 정보 확인

  • ncdf_attname 및 ncdf_attget를 통해 속성 키와 값 확인

fileid = ncdf_open(file)
file_struct = ncdf_inquire(fileid)
nvar = file_struct.nvars

for i = 0L, nvar - 1 do begin

    varstruct = ncdf_varinq(fileid, i)
    print, i, 'var name : " , varstruct.name
    print, "var type : ", varstruct.datatype
    print, "dims : ", varstruct.dim

    for j = 0L, varstruct.natts - 1 do begin
        attname = ncdf_attname(fileid, i, j)
        ncdf_attget, fileid, i, attname, value
        print, attname,'    ',string(value)
    endfor
endfor



           0var name : " , varstruct.name
var type : FLOAT
dims :            0
units    degrees_north
actual_range           90.0000      -90.0000
long_name    Latitude
standard_name    latitude
axis    Y
           1var name : " , varstruct.name
var type : FLOAT
dims :            1
units    degrees_east
long_name    Longitude
actual_range          0.000000       357.500
standard_name    longitude
axis    X
           2var name : " , varstruct.name
var type : DOUBLE
dims :            2
long_name    Time
delta_t    0000-00-00 06:00:00
standard_name    time
axis    T
units    hours since 1800-01-01 00:00:0.0
actual_range            1875888.0        1884642.0
           3var name : " , varstruct.name
var type : FLOAT
dims :            1           0           2
long_name    4xDaily Air temperature at sigma level 995
units    degK
precision           2
least_significant_digit           1
GRIB_id          11
GRIB_name    TMP
var_desc    Air temperature
dataset    NMC Reanalysis
level_desc    Surface
statistic    Individual Obs
parent_stat    Other
missing_value    -9.96921e+036
valid_range           185.160       331.160
actual_range           191.100       322.500



• NetCDF 파일에서 변수 가져오기

  • 1차원 위도 (lon1D), 1차원 경도 (lat1D), 1차원 시간 (time1D), 3차원 대기 온도 (val3D)

  • 시간의 경우 julday를 통해 천문 그라니치 시간을 시간 정보 (년, 월, 일, 시) 변환



V_Name1 = NCDF_VARID(fileid, "lat")
NCDF_VARGET, fileid, V_Name1, lat1D, COUNT=count, STRIDE=stride, OFFSET=offset

V_Name1 = NCDF_VARID(fileid, "lon")
NCDF_VARGET, fileid, V_Name1, lon1D, COUNT=count, STRIDE=stride, OFFSET=offset

for i = 0L, N_ELEMENTS(lon1D) - 1 do begin
if (lon1D(i) gt 180) then lon1D(i) = lon1D(i) - 360
endfor

V_Name1 = NCDF_VARID(fileid, "time")
NCDF_VARGET, fileid, V_Name1, time1D, COUNT=count, STRIDE=stride, OFFSET=offset

dtJulday = julday(01, 01, 1800, time1D, 0, 0)
sDateYmdH = STRING(dtJulday, format="(C(CYI4.4, CMOI2.2, CDI2.2, CHI2.2))")

V_Name1 = NCDF_VARID(fileid, "air")
NCDF_VARGET, fileid, V_Name1, val3D, COUNT=count, STRIDE=stride, OFFSET=offset

ncdf_close, fileid

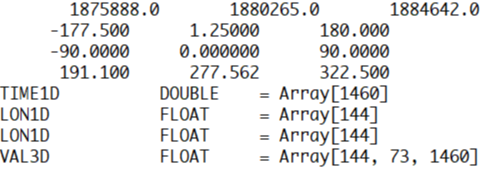

• 요약 통계량 확인

  • 최소값 (min), 평균값 (mean), 최대값 (max) 계산

  • help를 통해 자료형 및 배열 정보 확인

print, min(time1D, /nan), mean(time1D, /nan), max(time1D, /nan)
print, min(lon1D, /nan), mean(lon1D, /nan), max(lon1D, /nan)
print, min(lat1D, /nan), mean(lat1D, /nan), max(lat1D, /nan)
print, min(val3D, /nan), mean(val3D, /nan), max(val3D, /nan)

help, time1D, lon1D, lon1D, val3D

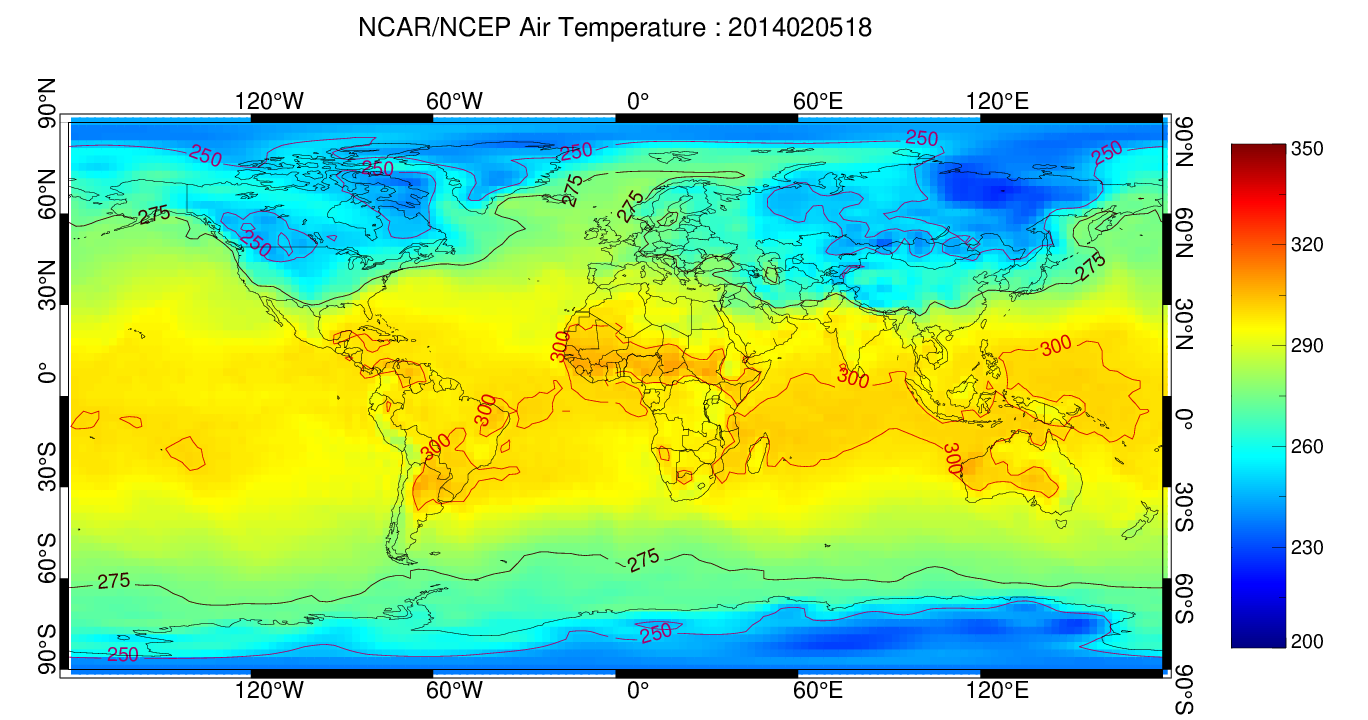

• 가시화

  • 데이터 세트에서 정보는 여전히 숨겨져 있기 때문에 가시화 필요

  • 가시화는 일반적인 정적 탐색 데이터 분석에서 웹 브라우저의 동적 대화식 데이터 시각화에 이르기까지 다양함



• 대기 온도를 위한 설정 및 가시화

  • 관심 영역 (ROI)와 중심 위/경도 (cnLon, cnLat) 설정

  • 시간 배열에 대해 반복문 수행

  • 이미지 저장 파일명 (psName) 및 제목명 (mainName)

  • fnMakePsPlot를 통해 이미지 저장

ROI = [-90, 90, -180, 180]
cnLon = 0
cnLat = 0

val2D = fltarr(dim[0], dim[1])

for iCount = 1, dim[2] - 1 do begin

    val2D[*, *] = val3D[*, *, iCount]

    psName = "Img01_" + sDateYmdH[iCount]
    mainName = "NCAR/NCEP Air Temperature : " + sDateYmdH[iCount]

    fnMakePsPlot, lon1D, lat1D, val2D, dim, cnLat, cnLon, ROI, psName, mainName, 200, 350, 25, 33

endfor





• 동영상 애니메이션 설정

  • 반복문 수행한 이후 spawn를 통해 1초마다 동영상 애니메이션 생성

com = "convert -loop 0 -delay 100 "+ "./FIG/*.png" + " " + "./GIF/Img01.gif"
spawn, /hide,  com





• 사용자 편의성 함수 정의

  • 전달 인자

    • 1차원 위도 (lon1D), 1차원 경도 (lat1D), 2차원 값 (val2D), 배열 정보 (dim), 중심 위도 (cnLat), 중심 경도 (cnLon), 관심 영역 (ROI), 이미지 저장 파일명 (psName), 제목명 (mainName), 최소값 (zmin), 최대값 (zmax), 등고선 간격 (interval), 컬러 테이블 (color_table)

  • 기능

    • plots를 통해 위/경도에 따른 값 매핑

    • 포스트 스크립트 (PS)를 PNG로 변환

;====================================================================
; Subroutine : Function Make Postscript to Png Graph
;====================================================================
pro fnMakePsPlot, lon1D, lat1D, val2D, dim, cnLat, cnLon, ROI, psName, mainName, zmin, zmax, interval, color_table

    set_plot, "ps"

    device, filename = psName + ".ps", decomposed = 0, bits = 8, /color, xsize = 19, ysize = 10, /inches, font_size = 13, /Helvetica

    !p.font = 0 & !p.charsize = 2.0 & !p.charthick = 1.6  & !p.multi = [0,1,1] & !p.background = 255

    xvert = [0.1, 0.1, -0.1, -0.1 ,0.1]
    yvert = [-0.1, 0.1, 0.1, -0.1, -0.1]

    usersym, xvert, yvert, /fill

    start_color = 0 & end_color = 255 & colorn = end_color - start_color + 1

    cgloadct, color_table

    latmin = ROI(0) & latmax= ROI(1) & lonmin = ROI(2) & lonmax= ROI(3)

    cgMAP_SET, cnLat, cnLon, /CYLINDRICAL $
      , limit = [latmin, lonmin, latmax, lonmax] $
      , position = [0.05, 0.0, 0.85, 0.90], /noborder, /ISOTROPIC

    for i = 0L, dim[0] - 1 do begin
      for j = 0L, dim[1] - 1 do begin

        nLon = lon1D[i]
        nLat = lat1D[j]
        nVal = val2D[i, j]

        if (lonmin gt nLon or nLon gt lonmax or finite(nLon, /nan) eq 1) then continue
        if (latmin gt nLat or nLat gt latmax or finite(nLat, /nan) eq 1) then continue
        if (finite(nVal, /nan) eq 1) then continue

        plots, nLon, nLat, psym = 8, symsize = 14, color = BYTSCL(nVal, zmin, zmax)

      endfor
    endfor

    cgColorbar, NColors = 255, BOTTOM = 1 $
      , Divisions = 5, COLOR = "black" $
      , Position = [0.1, 0.90, 0.8, 0.94] $
      , Range = [zmin, zmax] $
      , CHARSIZE = 1.5,CHARthick = 2 $
      , VERTICAL = 1, RIGHT = 1, Format = "(i3)"

      cgLoadct, 14

      contour, val2D, lon1D, lat1D, /overplot, C_THICK = 2 $
        , LEVELS = zmin + findgen(10) * interval $
        , C_LABELS = zmin + findgen(10) * interval $
        , C_CHARSIZE = 1.5, C_CHARTHICK = 2 $
        , C_COLORS = BYTSCL(zmin + findgen(10) * interval, zmin, zmax)

    cgMAP_CONTINENTS, /coast, /countries, COLOR = "black"
;                      , /hires

    lats = [-90:90:30]
    lons = [-180:360:60]

    lats_names = strarr(n_elements(lats))
    lons_names = strarr(n_elements(lons))

    for i = 0L, n_elements(lats) - 1 do begin
      if (lats[i] gt 0) then begin
        lats_names[i] = textoidl(string(lats[i]) + "\circN")
      endif else if (lats[i] eq 0) then begin
        lats_names[i] = textoidl(string(lats[i]) + "\circ")
      endif else begin
        lats_names[i] = textoidl(string(-lats[i]) + "\circS")
      endelse
    endfor

    for i = 0L,n_elements(lons) - 1  do begin
      if (lons[i] gt 0) then begin
        lons_names[i] = textoidl(string(lons[i]) + "\circE")
      endif else if (lons[i] eq 0) then begin
        lons_names[i] = textoidl(string(lons[i]) + "\circ")
      endif else begin
        lons_names[i] = textoidl(string(-lons[i]) + "\circW")
      endelse
    endfor

    cgMap_grid, color = "black", charsize = 1.8, thick = 2.5, lats = lats,  latnames = lats_names, lons = lons, lonnames = lons_names $
      , linestyle = 1, bthick = 300, /box_axes, /no_grid

    cgText, 0.45, 0.95, mainName, /normal, charsize = 2, CHARTHICK = 2, color = "black", alignment = 0.5

    device, /close_file

    com = "convert -flatten -background white " + psName + ".ps" + " " + "./FIG/" + file_basename(psName, ".ps") + ".png"
    spawn, /hide, com

    file_delete, psName + ".ps"

    return

end



[전체]
