[IDL] 아이디엘 대기 환경 자료 처리 및 가시화 : 육지 마스킹 (Masking) 및 지상 관측소 가시화

 정보

• 업무명    : 대기 환경 자료 처리 및 가시화 : 육지 마스킹 (Masking) 및 지상 관측소 가시화

• 작성자    : 이상호

• 작성일    : 2020-03-30

• 설   명    :

• 수정이력 :



 내용

[개요]

• 안녕하세요? 기상 연구 및 웹 개발을 담당하고 있는 해솔입니다.

• 대기 환경 정보는 다양한 차원의 관측 자료 및 분석 자료로 구성되어 있기 때문에 이용자가 적절한 분석 및 가시화 기술이 요구됩니다.

• 따라서 오늘 포스팅에서는 육지 마스킹 (Masking) 및 지상 관측소 가시화를 소개해 드리고자 합니다.

• 추가로 대기과학 전공자를 위한 IDL를 소개한 링크를 보내드립니다.

[IDL] 아이디엘 대기과학 전공자를 위한 IDL (Interactive Data Language) 소개



[특징]

• 대기 환경 자료를 이해하기 위해서 자료 처리 및 가시화 기술이 요구되며 이 프로그램은 이러한 목적을 달성하기 위해 고안된 소프트웨어



[기능]

• 육지 마스킹 (Masking)

• 지상 관측소 가시화



[활용 자료]

• 없음



[사용법]

• 입력 자료를 동일 디렉터리에 위치

• 소스 코드를 실행 (idl -e Visualization_Using_Map_Data)

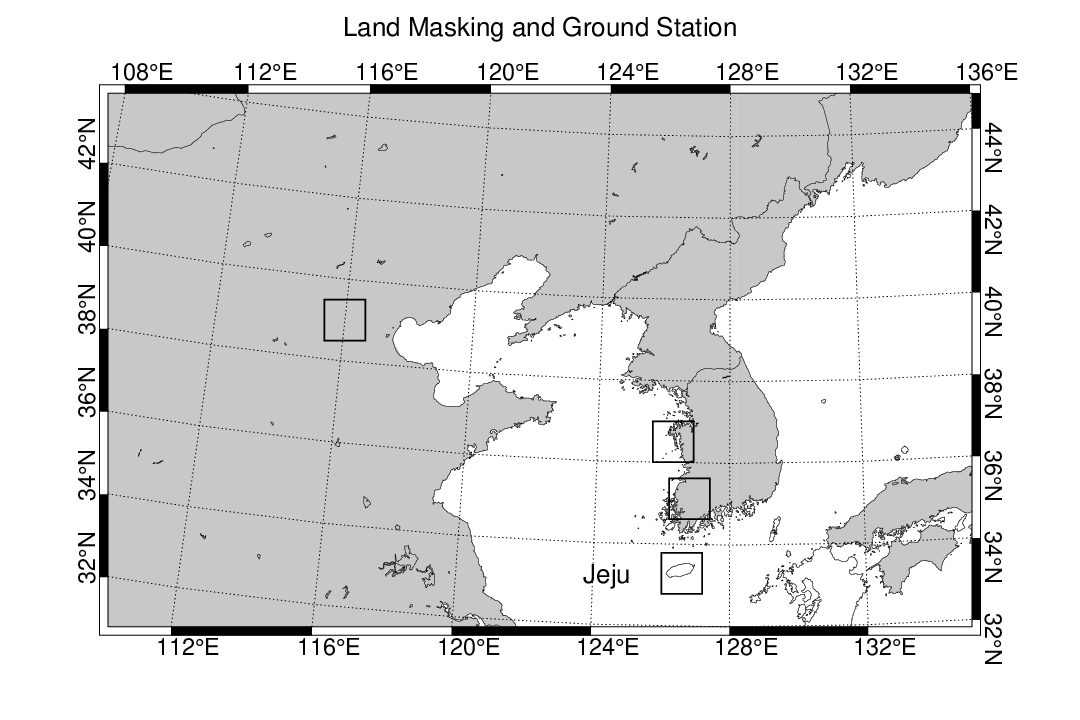

• 가시화 결과를 확인



[사용 OS]

• Windows 10



[사용 언어]

• IDL v8.5



 소스 코드

• 해당 작업을 하기 위한 컴파일 및 실행 코드는 IDL로 작성되었으며 가시화를 위한 라이브러리는 Coyote's Guide to IDL Programming를 이용하였습니다.


• 소스 코드는 단계별로 수행하며 상세 설명은 다음과 같습니다.


  • 1 단계는 주 프로그램은 작업 경로 설정, 변수 전처리하여 메모리상에 저장하고 가시화를 위한 초기 설정합니다.


  • 2 단계는 plot 매핑에 따라 영상 장면 표출하여 이미지 형식으로 저장합니다. 이 과정에서 포스트 스크립트 (PS) 형식에서 PNG로 변환합니다.



[명세]

• 전역 변수 설정

  • cd를 통해 작업 디렉터리 설정

  • 지상 관측소 배열 정보 (dim)

  • 위도, 경도 좌표 설정 (lat1D, lon1D)

cd, 'C:\SYSTEM\PROG\IDL\MAPPING'

dim = [4]

lat1D = [39, 36.52, 35.13, 33.3]
lon1D = [116, 126.29, 126.8, 126.6]



• 가시화

  • 데이터 세트에서 정보는 여전히 숨겨져 있기 때문에 가시화 필요

  • 가시화는 일반적인 정적 탐색 데이터 분석에서 웹 브라우저의 동적 대화식 데이터 시각화에 이르기까지 다양함



• 육지 마스킹 및 지상 관측소를 위한 설정 및 가시화

  • 관심 영역 (ROI)와 중심 위/경도 (cnLon, cnLat) 설정

  • 이미지 저장 파일명 (psName) 및 제목명 (mainName)

  • fnMakePsPlot를 통해 이미지 저장

ROI = [32, 44, 110, 135]
cnLat = 30
cnLon = 128.2

psName = "Img01"
mainName = "Land Masking and Ground Station"

fnMakePsPlot, lon1D, lat1D, val2D, dim, cnLat, cnLon, ROI, psName, mainName, 0, 2500, 50, 0





• 사용자 편의성 함수 정의

  • 전달 인자

    • 1차원 위도 (lon1D), 1차원 경도 (lat1D), 2차원 값 (val2D), 배열 정보 (dim), 중심 위도 (cnLat), 중심 경도 (cnLon), 관심 영역 (ROI), 이미지 저장 파일명 (psName), 제목명 (mainName), 최소값 (zmin), 최대값 (zmax), 등고선 간격 (interval), 컬러 테이블 (color_table)

  • 기능

    • plot를 통해 지상 관측소의 위/경도에 따른 값 매핑

    • 포스트 스크립트 (PS)를 PNG로 변환

;====================================================================
; Subroutine : Function Make Postscript to Png Graph
;====================================================================
pro fnMakePsPlot, lon1D, lat1D, val2D, dim, cnLat, cnLon, ROI, psName, mainName, zmin, zmax, interval, color_table

  set_plot, "ps"

  device, filename = psName + ".ps", decomposed = 0, bits = 8, /color, xsize = 15, ysize = 10, /inches, font_size = 13, /Helvetica

  !p.font = 0 & !p.charsize = 2.0 & !p.charthick = 1.6  & !p.multi = [0,1,1] & !p.background = 255

  xvert = [0.1, 0.1, -0.1, -0.1 ,0.1]
  yvert = [-0.1, 0.1, 0.1, -0.1, -0.1]

  usersym, xvert, yvert, /fill

  start_color = 0 & end_color = 255 & colorn = end_color - start_color + 1

  cgloadct, color_table

  latmin = ROI(0) & latmax= ROI(1) & lonmin = ROI(2) & lonmax= ROI(3)

  cgMAP_SET, cnLat, cnLon, /CYLINDRICAL $
    , limit = [latmin, lonmin, latmax, lonmax] $
    , position = [0.10, 0.10, 0.90, 0.90], /noborder, /ISOTROPIC

;  for i = 0L, dim[0] - 1 do begin
;    for j = 0L, dim[1] - 1 do begin
;
;      nLon = lon1D[i]
;      nLat = lat1D[i]
;      nVal = val2D[i, j]
;
;      if (lonmin gt nLon or nLon gt lonmax or finite(nLon, /nan) eq 1) then continue
;      if (latmin gt nLat or nLat gt latmax or finite(nLat, /nan) eq 1) then continue
;      if (finite(nVal, /nan) eq 1) then continue
;
;      plots, lon1D, lat1D, psym = 6, symsize = 6, color = "black"
;
;    endfor
;  endfor

;  cgColorbar, NColors = 255, BOTTOM = 1 $
;    , Divisions = 5, COLOR = "black" $
;    , Position = [0.2, 0.04, 0.8, 0.06] $
;    , Range = [zmin, zmax] $
;    , CHARSIZE = 1.5,CHARthick = 2 $
;    , VERTICAL = 0, RIGHT = 1

;    cgLoadct, 2

  ;  contour, val2D, lon, lat, /overplot, C_THICK = 2 $
  ;    , LEVELS = zmin + findgen(10) * interval $
  ;    , C_LABELS = zmin + findgen(10) * interval $
  ;    , C_CHARSIZE = 1.5, C_CHARTHICK = 2 $
  ;    , C_COLORS = BYTSCL(zmin + findgen(10) * interval, zmin, zmax)

  cgMAP_CONTINENTS, /coast, /countries, /hires, COLOR = 200, FILL_CONTINENTS = 1
  cgMAP_CONTINENTS, /coast, /countries, /hires, COLOR = 0

  plots, lon1D, lat1D, psym = 6, symsize = 6, color = "black", THICK = 5

  lats = [-90:90:2]
  lons = [-180:360:4]

  lats_names = strarr(n_elements(lats))
  lons_names = strarr(n_elements(lons))

  for i = 0L, n_elements(lats) - 1 do begin
    if (lats[i] gt 0) then begin
      lats_names[i] = textoidl(string(lats[i]) + "\circN")
    endif else if (lats[i] eq 0) then begin
      lats_names[i] = textoidl(string(lats[i]) + "\circ")
    endif else begin
      lats_names[i] = textoidl(string(-lats[i]) + "\circS")
    endelse
  endfor

  for i = 0L,n_elements(lons) - 1  do begin
    if (lons[i] gt 0) then begin
      lons_names[i] = textoidl(string(lons[i]) + "\circE")
    endif else if (lons[i] eq 0) then begin
      lons_names[i] = textoidl(string(lons[i]) + "\circ")
    endif else begin
      lons_names[i] = textoidl(string(-lons[i]) + "\circW")
    endelse
  endfor


  cgMap_grid, color = "black", charsize = 1.8, thick = 2.5, lats = lats,  latnames = lats_names, lons = lons, lonnames = lons_names $
    , linestyle = 1, bthick = 300, /box_axes

  cgText, 0.50, 0.95, mainName, /normal, charsize = 2, CHARTHICK = 2, color = "black", alignment = 0.5
  cgText, 0.54, 0.19, 'Jeju', /normal, charsize = 2, CHARTHICK = 2, color = "black"

  device, /close_file

  com = "convert -flatten -background white " + psName + ".ps" + " " + "./FIG/" + file_basename(psName, ".ps") + ".png"
  spawn, /hide, com

  file_delete, psName + ".ps"

  return

end



[전체]

	pro Visualization_Using_Map_Data
	cd, 'C:\SYSTEM\PROG\IDL\MAPPING'
	dim = [4]
	lat1D = [39, 36.52, 35.13, 33.3]
	lon1D = [116, 126.29, 126.8, 126.6]
	ROI = [32, 44, 110, 135]
	cnLat = 30
	cnLon = 128.2
	psName = "Img01"
	mainName = "Land Masking and Ground Station"
	fnMakePsPlot, lon1D, lat1D, val2D, dim, cnLat, cnLon, ROI, psName, mainName, 0, 2500, 50, 0
	end
	;====================================================================
	; Subroutine : Function Make Postscript to Png Graph
	;====================================================================
	pro fnMakePsPlot, lon1D, lat1D, val2D, dim, cnLat, cnLon, ROI, psName, mainName, zmin, zmax, interval, color_table
	set_plot, "ps"
	device, filename = psName + ".ps", decomposed = 0, bits = 8, /color, xsize = 15, ysize = 10, /inches, font_size = 13, /Helvetica
	!p.font = 0 & !p.charsize = 2.0 & !p.charthick = 1.6 & !p.multi = [0,1,1] & !p.background = 255
	xvert = [0.1, 0.1, -0.1, -0.1 ,0.1]
	yvert = [-0.1, 0.1, 0.1, -0.1, -0.1]
	usersym, xvert, yvert, /fill
	start_color = 0 & end_color = 255 & colorn = end_color - start_color + 1
	cgloadct, color_table
	latmin = ROI(0) & latmax= ROI(1) & lonmin = ROI(2) & lonmax= ROI(3)
	cgMAP_SET, cnLat, cnLon, /CYLINDRICAL $
	, limit = [latmin, lonmin, latmax, lonmax] $
	, position = [0.10, 0.10, 0.90, 0.90], /noborder, /ISOTROPIC
	; for i = 0L, dim[0] - 1 do begin
	; for j = 0L, dim[1] - 1 do begin
	;
	; nLon = lon1D[i]
	; nLat = lat1D[i]
	; nVal = val2D[i, j]
	;
	; if (lonmin gt nLon or nLon gt lonmax or finite(nLon, /nan) eq 1) then continue
	; if (latmin gt nLat or nLat gt latmax or finite(nLat, /nan) eq 1) then continue
	; if (finite(nVal, /nan) eq 1) then continue
	;
	; plots, lon1D, lat1D, psym = 6, symsize = 6, color = "black"
	;
	; endfor
	; endfor
	; cgColorbar, NColors = 255, BOTTOM = 1 $
	; , Divisions = 5, COLOR = "black" $
	; , Position = [0.2, 0.04, 0.8, 0.06] $
	; , Range = [zmin, zmax] $
	; , CHARSIZE = 1.5,CHARthick = 2 $
	; , VERTICAL = 0, RIGHT = 1
	; cgLoadct, 2
	; contour, val2D, lon, lat, /overplot, C_THICK = 2 $
	; , LEVELS = zmin + findgen(10) * interval $
	; , C_LABELS = zmin + findgen(10) * interval $
	; , C_CHARSIZE = 1.5, C_CHARTHICK = 2 $
	; , C_COLORS = BYTSCL(zmin + findgen(10) * interval, zmin, zmax)
	cgMAP_CONTINENTS, /coast, /countries, /hires, COLOR = 200, FILL_CONTINENTS = 1
	cgMAP_CONTINENTS, /coast, /countries, /hires, COLOR = 0
	plots, lon1D, lat1D, psym = 6, symsize = 6, color = "black", THICK = 5
	lats = [-90:90:2]
	lons = [-180:360:4]
	lats_names = strarr(n_elements(lats))
	lons_names = strarr(n_elements(lons))
	for i = 0L, n_elements(lats) - 1 do begin
	if (lats[i] gt 0) then begin
	lats_names[i] = textoidl(string(lats[i]) + "\circN")
	endif else if (lats[i] eq 0) then begin
	lats_names[i] = textoidl(string(lats[i]) + "\circ")
	endif else begin
	lats_names[i] = textoidl(string(-lats[i]) + "\circS")
	endelse
	endfor
	for i = 0L,n_elements(lons) - 1 do begin
	if (lons[i] gt 0) then begin
	lons_names[i] = textoidl(string(lons[i]) + "\circE")
	endif else if (lons[i] eq 0) then begin
	lons_names[i] = textoidl(string(lons[i]) + "\circ")
	endif else begin
	lons_names[i] = textoidl(string(-lons[i]) + "\circW")
	endelse
	endfor
	cgMap_grid, color = "black", charsize = 1.8, thick = 2.5, lats = lats, latnames = lats_names, lons = lons, lonnames = lons_names $
	, linestyle = 1, bthick = 300, /box_axes
	cgText, 0.50, 0.95, mainName, /normal, charsize = 2, CHARTHICK = 2, color = "black", alignment = 0.5
	cgText, 0.54, 0.19, 'Jeju', /normal, charsize = 2, CHARTHICK = 2, color = "black"
	device, /close_file
	com = "convert -flatten -background white " + psName + ".ps" + " " + "./FIG/" + file_basename(psName, ".ps") + ".png"
	spawn, /hide, com
	file_delete, psName + ".ps"
	return
	end

view raw Visualization_Using_Map_Data.pro hosted with ❤ by GitHub



 참고 문헌

[논문]

• 없음

[보고서]

• 없음

[URL]

• 없음
