[Gnuplot] 그누플롯 일사계 관측 자료를 이용한 환풍 유무에 따른 시계열

 정보

• 업무명    : 그누플롯 일사계 관측 자료를 이용한 환풍 유무에 따른 시계열

• 작성자    : 이상호

• 작성일    : 2019-09-01

• 설   명    :

• 수정이력 :



 내용

[특징]

• 일사량 관측 자료에서 환풍 유무를 이해하기 위해 가시화 도구가 필요하며 이 프로그램은 이러한 목적을 달성하기 위해서 고안된 소프트웨어



[기능]

• 환풍 유무에 따른 시계열 및 오차 분석



[활용 자료]

• 자료 : 전천 일사

• 기간 : 2018년 08월 01일 - 2018월 08월 01일

• 해상도 : 매 1분

• 제공처 : 강릉원주대 생명대학 2호관 옥상 (복사 관측소)



[자료 처리 방안 및 활용 분석 기법]

• 없음



[사용법]

• 소스 코드를 실행
  (csh Time_Series_According_To_The_Presence_And_Absence_Of_Ventilation_Using_Insolation_
  Observation_Data.csh)

• 가시화 결과를 확인



[사용 OS]

• Linux



[사용 언어]

• Gnuplot

• ShellScript (csh)



 소스 코드

[명세]

reset
set terminal postscript eps enhanced color font "Arial" 14
set output "fig_gpl_tsd_TR.eps"
set size ratio 0.5
set title "Temperature and Rainfall in Maebashi"
set datafile separator ","
set xdata time
set timefmt "%Y/%m/%d"
set format x "%b-%Y"
set format y "%.0f"
set xtics offset 0,-4.0 rotate by 90
set ytics
set y2tics
set xlabel "Date" offset 0,-1.5
set ylabel "Temperature ({/Symbol \260}C)"
set y2label "Rainfall (mm/month)"
set grid
set xrange ["1999/01/01":"2009/12/31"]
set yrange [-50:50]
set y2range [0:1000]
set key right top
set key box
set key width -1
set style fill solid 0.5 border rgb "magenta"
plot \
"inp_TR_maebashi.txt" using 1:2 axes x1y1 with lines linetype 1 linewidth 2 linecolor rgb "red" title "Temperature", \
"inp_TR_maebashi.txt" using 1:5 axes x1y2 with boxes linetype 1 linewidth 2 linecolor rgb "cyan" title "Rainfall"



[GitHub Gist]



 결과

• 오른쪽 정렬

  왼쪽 정렬

  가운데 정렬
• 작게

  문서 너비

  옆트임

사진 설명을 입력하세요.

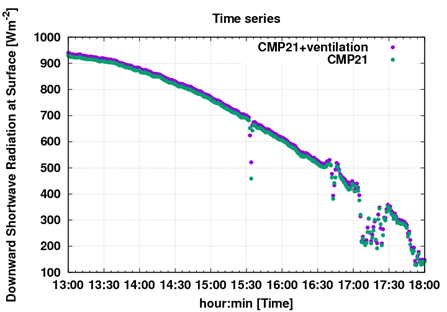

• 환풍 유무에 따른 시계열



  그림. 일사량 관측 자료를 이용한 환풍 유무에 따른 시계열.



• 오차 시계열

그림. 일사량 관측 자료를 이용한 환풍 유무에 따른 오차 시계열.



 참고 문헌

[논문]

• 없음

[보고서]

• 없음

[URL]

• 없음
