정보

    • 업무명     : 포트란 Random 함수를 이용한 정규 분포 가시화

    • 작성자     : 이상호

    • 작성일     : 2020-01-29

    • 설   명      :

    • 수정이력 :



     내용

    [개요]

    • 안녕하세요? 웹 개발 및 연구 개발을 담당하고 있는 해솔입니다.

    • 기상 자료의 특성을 파악하기 위해서 자료의 빈도분포와 정규 분포를 비교 분석하는 것은 비일비재합니다.

    • 일반적으로 통계 프로그래밍 언어 R을 통해 정규 분포를 구현 및 가시화하나 빅 데이터일수록 오랜 시간 소요되는 단점이 있습니다.

    • 따라서 고속 계산이 가능한 포트란 (Fortran)에서 Random 함수 (random_seed, random_number)을 이용하여 정규 분포 생성을 소개드리고자 합니다.



    [특징]

    • 기상 빅 데이터를 분석하기 위해서 Random 함수 사용 기술이 요구되며 이 프로그램은 이러한 목적을 달성하기 위한 소프트웨어



    [기능]

    • Random 함수를 통해 정규분포 생성

    • Gnuplot을 이용한 빈도분포 가시화



    [활용 자료]

    • 없음



    [자료 처리 방안 및 활용 분석 기법]

    • 없음



    [사용법]

    • 작업 환경 구축

    • 소스 코드 실행 (csh Histogram_Using_Gnuplot.csh)

      • Fortran 컴파일/실행 (ifort *.f90 ; ./a.out)

      • Gnuplot 가시화

    • 가시화 결과 확인



    [사용 OS]

    • Linux (CentOS v7.0)

    • VMware Workstation Pro v15.5



    [사용 언어]

    • Fortran (ifort v19.1.0.166)

    • Gnuplot v5.2

    • Shell Script (csh)



     소스 코드

    [명세]

    • Fortran

      • 반복 횟수 (1,000,000 번) 및 평균/표준편차 (0 / 2)에 대한 정규 분포 생성

      • 이 과정에서 "ran" 함수를 통해 0-1의 랜덤값 생성하고 "normal" 함수 호출

      • 그 결과를 "out.txt" 출력



          module ran_mod

             implicit none
             ! ran return a uniform random number between 0-1
             ! norma return a normal distribution
             contains

                ! returns random number between 0-1
                function ran()
                   implicit none
                   integer, save :: flag = 0
                   double precision :: ran
                   if (flag == 0) then
                      call random_seed()
                      flag = 1
                   endif

                   ! built in fortran 90 random number function
                   call random_number(ran)
                end function ran

                function normal(mean,sigma)

                   implicit none

                   integer :: flag
                   double precision, parameter :: pi = 3.141592653589793239
                   double precision :: u1, u2, y1, y2, normal, mean, sigma

                   save flag
                   data flag /0/

                   u1 = ran()
                   u2 = ran()

                   if (flag == 0) then
                      ! y1 = sqrt(-2.0d0 * log(u1)) * cos(2.0d0 * pi * u2)
                      ! normal = mean + sigma * y1

                      normal = u1
                      flag = 1
                   else
                      ! y2 = sqrt(-2.0d0 * log(u1)) * sin(2.0d0 * pi * u2)
                      ! normal = mean + sigma * y2
                      normal = u2
                      flag = 0
                   endif
                end function normal
          end module ran_mod

          program Random_Sample_Template

             use ran_mod

             implicit none

             integer, parameter :: N = 1000000
             real(8) :: arrVal(N)
             integer :: iCount

             open(12, file = "out.txt")

             do iCount = 1 , N
                arrVal(iCount) = normal(0.0D0, 2.0D0)
                write(12, *) arrVal(iCount)
             end do

             close(12)
          end program Random_Sample_Template



    • Gnuplot

      • 글꼴 및 크기 지정

      • 출력 그림 설정

      • x축, y축, 범례 설정

      • 0.5 간격에 대한 빈도분포 가시화



       set terminal post enhanced color font "Time-Roman, 20" background rgb "white"
       set output "${iNumber}.gif"

       set grid
       set key noopaque
       set key top right

       set xlabel "Sample Distribution"
       set ylabel ""
       set title "Central Limit Theorem : Number of Sample = ${sNumber}"

       binwidth = 0.5
       bin(x, width) = width * floor(x / width) + width / 2.0
       plot 'out.txt' using (bin(\$1, binwidth)):(1.0) t "" smooth freq with boxes



    • Shell Script (csh)

      • 반복 횟수 (arrNumber)에 대해 반복문 수행

      • Random_Sample_Template.f90에서 "%iNumber""iNumber"로 치환

      • ifort를 통해 컴파일 및 실행

      • 출력 결과 ("out.txt")에 대해 Gnuplot 가시화 및 그림 저장



    #!/bin/csh

    set arrNumber = (100 10000 1000000 100000000)

    foreach iNumber ($arrNumber)

       set sNumber = `printf "%'d" ${iNumber}`

       cat Random_Sample_Template.f90 | \
          sed -e "s/%iNumber/${iNumber}/g" > Random_Sample.f90

       ifort Random_Sample.f90 ; ./a.out

    gnuplot << EOF
       set terminal post enhanced color font "Time-Roman, 20" background rgb "white"
       set output "${iNumber}.gif"

       set grid
       set key noopaque
       set key top right

       set xlabel "Sample Distribution"
       set ylabel ""
       set title "Central Limit Theorem : Number of Sample = ${sNumber}"

       binwidth = 0.5
       bin(x, width) = width * floor(x / width) + width / 2.0
       plot 'out.txt' using (bin(\$1, binwidth)):(1.0) t "" smooth freq with boxes
    EOF

    mogrify -rotate 90 ${iNumber}.gif

    mv -f ${iNumber}.gif FIG/.

    end

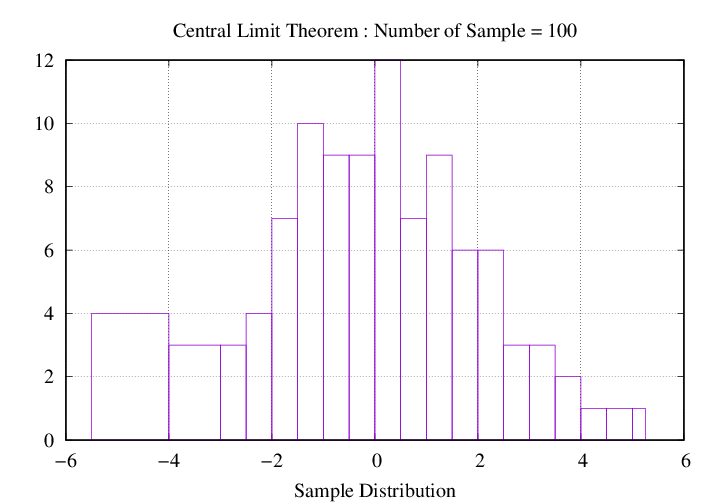

    그림. 반복 횟수 (100번)에 대한 정규분포.

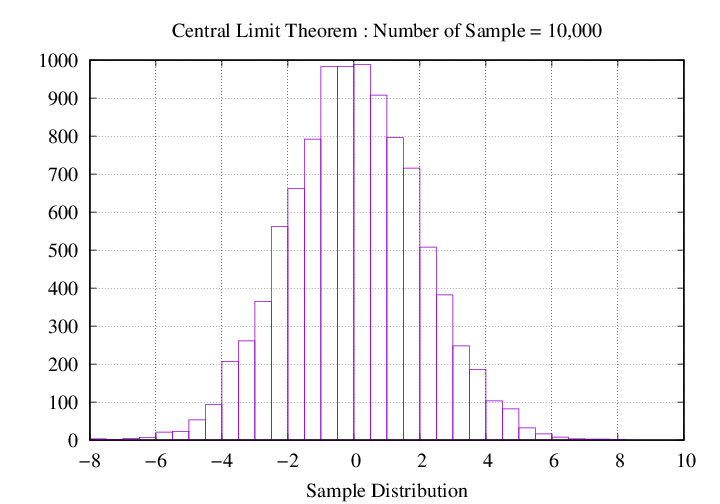

    그림. 반복 횟수 (10,000번)에 대한 정규분포.

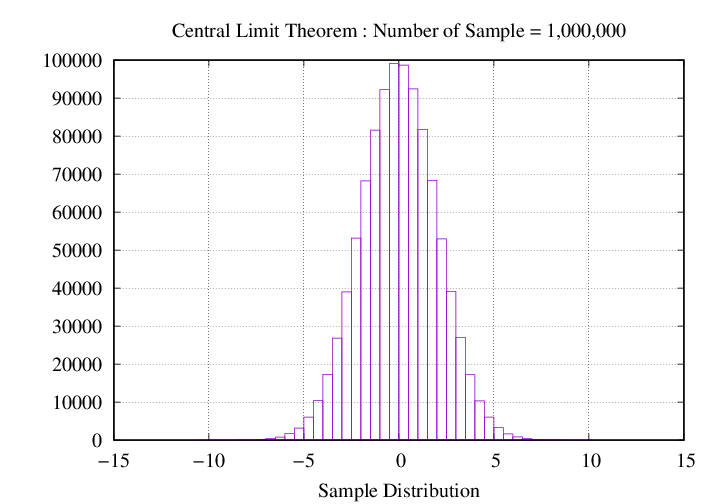

    그림. 반복 횟수 (1,000,000번)에 대한 정규분포.

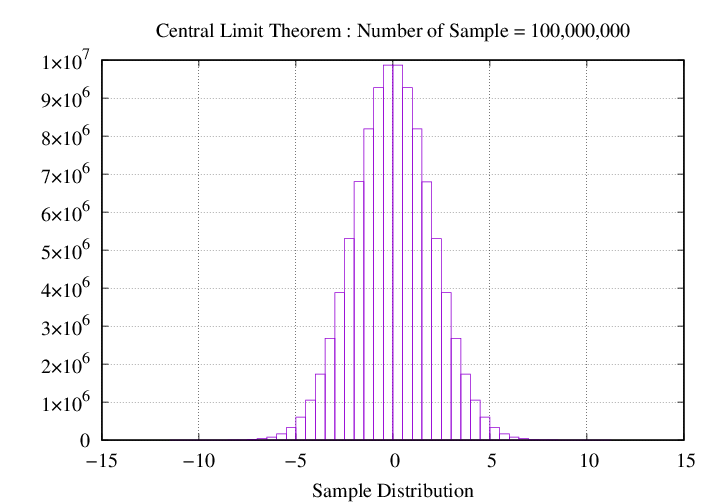

    그림. 반복 횟수 (100,000,000번)에 대한 정규분포.
